44

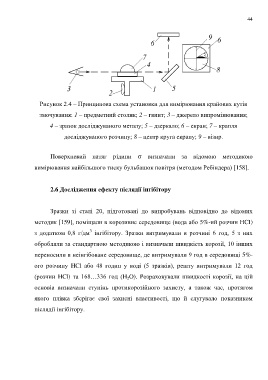

                   Рисунок 2.4 – Принципова схема установки для вимірювання крайових кутів

                   змочування: 1 – предметний столик; 2 – гвинт; 3 – джерело випромінювання;

                       4 – зразок досліджуваного металу; 5 – дзеркало; 6 – екран; 7 – крапля

                              досліджуваного розчину; 8 – центр круга екрану; 9 – візир.


                       Поверхневий  натяг  рідини                 визначали  за  відомою  методикою

                вимірювання найбільшого тиску бульбашок повітря (методом Ребіндера) [158].




                       2.6 Дослідження ефекту післядії інгібітору



                       Зразки  зі  сталі  20,  підготовані  до  випробувань  відповідно  до  відомих
                методик [159], поміщали в корозивне середовище (вода або 5%-ий розчин НСІ)

                                         3
                з  додатком  0,8  г/дм   інгібітору.  Зразки  витримували  в  розчині  6  год,  5  з  них
                обробляли за стандартною методикою і визначали швидкість корозії, 10 інших


                переносили в неінгібоване середовище, де витримували 9 год в середовищі 5%-

                ого  розчину  HCl  або  48  годин  у  воді  (5  зразків),  решту  витримували  12  год

                (розчин  HCl)  та  168…336  год  (H O). Розраховували  швидкості  корозії, на  цій
                                                         2
                основіа  визначали  ступінь  протикорозійного  захисту,  а  також  час,  протягом

                якого  плівка  зберігає  свої  захисні  властивості,  що  й  слугувало  показником

                післядії інгібітору.
