Page 108 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

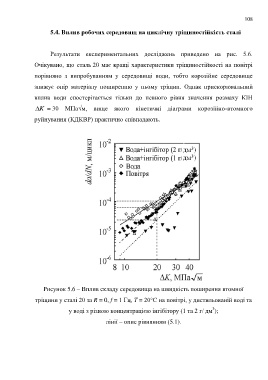

108

5.4. Вплив робочих середовищ на циклічну тріщиностійкість сталі

Результати експериментальних досліджень приведено на рис. 5.6.

Очікувано, що сталь 20 має кращі характеристики тріщиностійкості на повітрі

порівняно з випробуванням у середовищі води, тобто корозійне середовище

знижує опір матеріалу поширенню у ньому тріщин. Однак прискорювальний

вплив води спостерігається тільки до певного рівня значення розмаху КІН

K = 30 МПа√м, вище якого кінетичні діаграми корозійно-втомного

руйнування (КДКВР) практично співпадають.

Рисунок 5.6 – Вплив складу середовища на швидкість поширення втомної

тріщини у сталі 20 за R = 0, f = 1 Гц, Т = 20°С на повітрі, у дистильованій воді та

3
у воді з різною концентрацією інгібітору (1 та 2 г/ дм );
лінії – опис рівнянням (5.1).
