Page 74 - дисертація головей3-converted

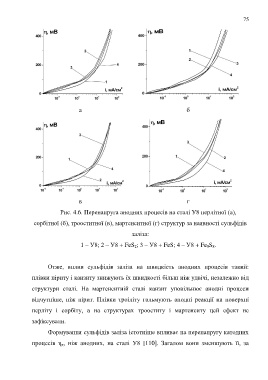

75

а б

в г

Рис. 4.6. Перенапруга анодних процесів на сталі У8 перлітної (а),

сорбітної (б), трооститної (в), мартенситної (г) структур за наявності сульфідів

заліза:

1 – У8; 2 – У8 + FeS 2; 3 – У8 + FeS; 4 – У8 + Fe 9S 8.

Отже, вплив сульфідів заліза на швидкість анодних процесів такий:

плівки піриту і канзиту знижують їх швидкості більш ніж удвічі, незалежно від

структури сталі. На мартенситній сталі канзит уповільнює анодні процеси

відчутніше, ніж пірит. Плівки троіліту гальмують анодні реакції на поверхні

перліту і сорбіту, а на структурах трооститу і мартенситу цей ефект не

зафіксували.

Формування сульфідів заліза істотніше впливає на перенапругу катодних

процесів η к, ніж анодних, на сталі У8 [110]. Загалом вони зменшують її, за
