Page 69 - дисертація головей3-converted

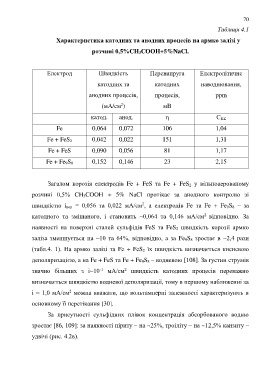

70

Таблиця 4.1

Характеристика катодних та анодних процесів на армко залізі у

розчині 0,5%CH3COOH+5%NaCl.

Електрод Швидкість Перенапруга Електролітичне

катодних та катодних наводнювання,

анодних процесів, процесів, ppm

2
(мA/cм ) мВ

кaтод. анод. η С НΣ
Fe 0,064 0,072 106 1,04

Fe + FeS 2 0,042 0,022 151 1,31

Fe + FeS 0,090 0,056 81 1,17

Fe + Fe 9S 8 0,152 0,146 23 2,15

Загалом корозія електродів Fe + FeS та Fe + FeS 2 у вільноаерованому

розчині 0,5% CH 3COOH + 5% NaCl протікає за анодного контролю зі

швидкістю і кор = 0,056 та 0,022 мА/см , а електродів Fe та Fe + Fe 9S 8 – за
2
катодного та змішаного, і становить ~0,064 та 0,146 мА/см відповідно. За
2
наявності на поверхні сталей сульфідів FeS та FeS 2 швидкість корозії армко

заліза зменшується на ~10 та 64%, відповідно, а за Fe 9S 8 зростає в ~2,4 рази

(табл.4. 1). На армко залізі та Fe + FeS 2 їх швидкість визначається кисневою

деполяризацією, а на Fe + FeS та Fe + Fe 9S 8 – водневою [108]. За густин струмів

-1
значно більших з і~10 мА/см швидкість катодних процесів переважно
2
визначається швидкістю водневої деполяризації, тому в першому наближенні за

2
і = 1,0 мА/см можна вважати, що вольтамперні залежності характеризують в
основному її перетікання [30].

За присутності сульфідних плівок концентрація абсорбованого водню

зростає [86, 109]: за наявності піриту – на ~25%, троіліту – на ~12,5% канзиту –

удвічі (рис. 4.2в).
