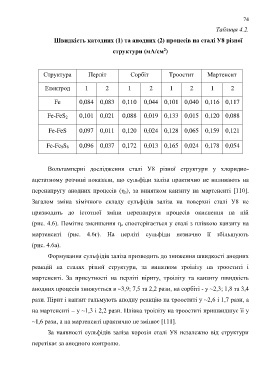

Page 73 - дисертація головей3-converted

74

Таблиця 4.2.

Швидкість катодних (1) та анодних (2) процесів на сталі У8 різної

2
структури (мА/см )

Структура Перліт Сорбіт Троостит Мартенсит

Електрод 1 2 1 2 1 2 1 2

Fe 0,084 0,083 0,110 0,044 0,101 0,040 0,116 0,117

Fe-FeS 2 0,101 0,021 0,088 0,019 0,133 0,015 0,120 0,088

Fe-FeS 0,097 0,011 0,120 0,024 0,128 0,065 0,159 0,121

Fe-Fe 9S 8 0,096 0,037 0,172 0,013 0,165 0,024 0,178 0,054

Вольтамперні дослідження сталі У8 різної структури у хлоридно-

ацетатному розчині показали, що сульфіди заліза практично не впливають на

перенапругу анодних процесів (η а), за винятком канзиту на мартенситі [110].

Загалом зміна хімічного складу сульфідів заліза на поверхні сталі У8 не

призводить до істотної зміни перенапруги процесів окиснення на ній

(рис. 4.6). Помітне зменшення η а спостерігається у сталі з плівкою канзиту на

мартенситі (рис. 4.6г). На перліті сульфіди незначно її збільшують

(рис. 4.6а).

Формування сульфідів заліза призводить до зниження швидкості анодних

реакцій на сталях різної структури, за винятком троіліту на трооститі і

мартенситі. За присутності на перліті піриту, троіліту та канзиту швидкість

анодних процесів знижується в ~3,9; 7,5 та 2,2 рази, на сорбіті - у ~2,3; 1,8 та 3,4

рази. Пірит і канзит гальмують анодну реакцію на трооститі у ~2,6 і 1,7 рази, а

на мартенситі – у ~1,3 і 2,2 рази. Плівка троіліту на трооститі пришвидшує її у

~1,6 рази, а на мартенситі практично не змінює [111].

За наявності сульфідів заліза корозія сталі У8 незалежно від структури

перетікає за анодного контролю.
