Page 75 - дисертація головей3-converted
P. 75

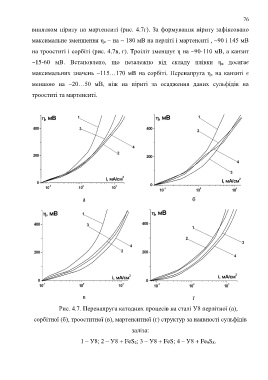

76
винятком піриту на мартенситі (рис. 4.7г). За формування піриту зафіксовано
максимальне зменшення η к – на ~ 180 мВ на перліті і мартенситі , ~90 і 145 мВ
на трооститі і сорбіті (рис. 4.7в, г). Троіліт зменшує η на ~90-110 мВ, а канзит
~15-60 мВ. Встановлено, що незалежно від складу плівки η к досягає
максимальних значень ~115…170 мВ на сорбіті. Перенапруга η к на канзиті є
меншою на ~20…50 мВ, ніж на піриті за осадження даних сульфідів на
трооститі та мартенситі.
а б
в г
Рис. 4.7. Перенапруга катодних процесів на сталі У8 перлітної (а),
сорбітної (б), трооститної (в), мартенситної (г) структур за наявності сульфідів
заліза:
1 – У8; 2 – У8 + FeS 2; 3 – У8 + FeS; 4 – У8 + Fe 9S 8.
