Page 76 - дисертація головей3-converted

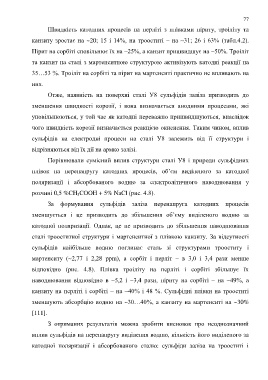

77

Швидкість катодних процесів на перліті з плівками піриту, троіліту та

канзиту зростає на ~20; 15 і 14%, на трооститі – на ~31; 26 і 63% (табл.4.2).

Пірит на сорбіті сповільнює їх на ~25%, а канзит пришвидшує на ~50%. Троіліт

та канзит на сталі з мартенситною структурою активізують катодні реакції на

35…53 %. Троіліт на сорбіті та пірит на мартенситі практично не впливають на

них.

Отже, наявність на поверхні сталі У8 сульфідів заліза призводить до

зменшення швидкості корозії, і вона визначається анодними процесами, які

уповільнюються, у той час як катодні переважно пришвидшуються, внаслідок

чого швидкість корозії визначається реакцією окиснення. Таким чином, вплив

сульфідів на електродні процеси на сталі У8 залежить від її структури і

відрізняються від їх дії на армко залізі.

Порівнювали сумісний вплив структури сталі У8 і природи сульфідних

плівок на перенапругу катодних процесів, об’єм виділеного за катодної

поляризації і абсорбованого водню за електролітичного наводнювання у

розчині 0,5 %CH 3COOH + 5% NaCl (рис. 4.8).

За формування сульфідів заліза перенапруга катодних процесів
зменшується і це призводить до збільшення об’єму виділеного водню за

катодної поляризації. Однак, це не призводить до збільшення наводнювання
сталі трооститної структури і мартенситної з плівкою канзиту. За відсутності

сульфідів найбільше водню поглинає сталь зі структурами трооститу і
мартенситу (~2,77 і 2,28 ppm), а сорбіт і перліт – в 3,0 і 3,4 рази менше

відповідно (рис. 4.8). Плівка троіліту на перліті і сорбіті збільшує їх

наводнювання відповідно в ~5,2 і ~3,4 рази, піриту на сорбіті – на ~49%, а

канзиту на перліті і сорбіті – на ~40% і 48 %. Сульфідні плівки на трооститі

зменшують абсорбцію водню на ~30…40%, а канзиту на мартенситі на ~30%

[111].

З отриманих результатів можна зробити висновок про неоднозначний

вплив сульфідів на перенапругу виділення водню, кількість його виділеного за

катодної поляризації і абсорбованого сталю: сульфіди заліза на трооститі і
