Page 81 - дисертація головей3-converted

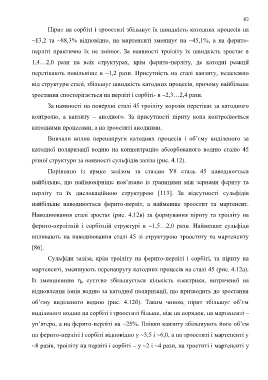

82

Пірит на сорбіті і трооститі збільшує їх швидкість катодних процесів на

~13,2 та ~88,3% відповідно, на мартенситі зменшує на ~45,1%, а на ферито-

перліті практично їх не змінює. За наявності троіліту їх швидкість зростає в

1,4…2,0 рази на всіх структурах, крім ферито-перліту, де катодні реакції

перетікають повільніше в ~1,2 рази. Присутність на сталі канзиту, незалежно

від структури сталі, збільшує швидкість катодних процесів, причому найбільше

зростання спостерігається на перліті і сорбіті- в ~2,3…2,4 рази.

За наявності на поверхні сталі 45 троіліту корозія перетікає за катодного

контролю, а канзиту – анодного. За присутності піриту вона контролюється

катодними процесами, а на трооститі анодними.

Вивчали вплив перенапруги катодних процесів і об’єму виділеного за

катодної поляризації водню на концентрацію абсорбованого водню сталю 45

різної структури за наявності сульфідів заліза (рис. 4.12).

Порівняно із армко залізом та сталлю У8 сталь 45 наводнюється

найбільше, що найімовірніше пов’язано із границями між зернами фериту та

перліту та їх дислокаційною структурою [113]. За відсутності сульфідів

найбільше наводнюється ферито-перліт, а найменше троостит та мартенсит.
Наводнювання сталі зростає (рис. 4.12в) за формування піриту та троіліту на

ферито-перлітній і сорбітній структурі в ~1,5…2,0 рази. Найменше сульфіди
впливають на наводнювання сталі 45 зі структурою трооститу та мартенситу

[86].
Сульфіди заліза, крім троіліту на ферито-перліті і сорбіті, та піриту на

мартенситі, зменшують перенапругу катодних процесів на сталі 45 (рис. 4.12а).

Із зменшенням η к суттєво збільшується кількість електрики, витраченої на

відновлення іонів водню за катодної поляризації, що призводить до зростання

об’єму виділеного водню (рис. 4.12б). Таким чином, пірит збільшує об’єм

виділеного водню на сорбіті і трооститі більше, ніж на порядок, на мартенситі –

уп’ятеро, а на ферито-перліті на ~25%. Плівки канзиту збільшують його об’єм

на ферито-перліті і сорбіті відповідно у ~3,5 і ~6,0, а на трооститі і мартенситі у

~8 разів, троіліту на перліті і сорбіті – у ~2 і ~4 рази, на троститі і мартенситі у
