Page 79 - дисертація головей3-converted
P. 79

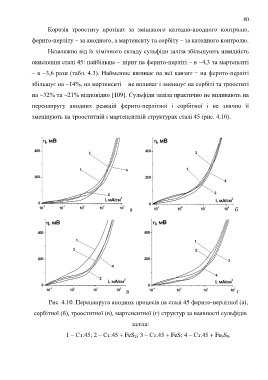

80
Корозія трооститу протікає за змішаного катодно-анодного контролю,
ферито-перліту – за анодного, а мартенситу та сорбіту – за катодного контролю.
Незалежно від їх хімічного складу сульфіди заліза збільшують швидкість
окиснення сталі 45: найбільше − пірит на ферито-перліті – в ~4,3 та мартенситі
– в ~3,6 рази (табл. 4.3). Найменше впливає на неї канзит − на ферито-перліті
збільшує на ~14%, на мартенситі – не впливає і зменшує на сорбіті та трооститі
на ~32% та ~21% відповідно [109]. Сульфіди заліза практично не впливають на
перенапругу анодних реакцій ферито-перлітної і сорбітної і не значно її
зменшують на трооститній і мартенситній структурах сталі 45 (рис. 4.10).
а б
в г
Рис. 4.10. Перенапруга анодних процесів на сталі 45 ферито-перлітної (а),
сорбітної (б), трооститної (в), мартенситної (г) структур за наявності сульфідів
заліза:
1 – Ст.45; 2 – Ст.45 + FeS 2; 3 – Ст.45 + FeS; 4 – Ст.45 + Fe 9S 8.
