Page 71 - Дисертація_Борух
P. 71
71
а б
в г

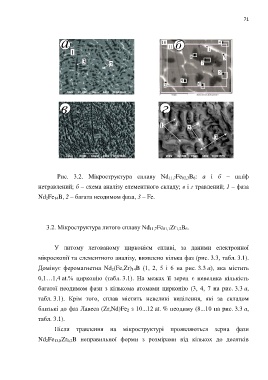

Рис. 3.2. Мікроструктура сплаву Nd 11,7Fe 82,3B 6: а і б – шліф
нетравлений; б – схема аналізу елементного складу; в і г травлений; 1 – фаза
Nd 2Fe 14B, 2 – багата неодимом фаза, 3 – Fe.
3.2. Мікроструктура литого сплаву Nd 11,7Fe 81,1Zr 1,2B 6.
У литому легованому цирконієм сплаві, за даними електронної
мікроскопії та елементного аналізу, виявлено кілька фаз (рис. 3.3, табл. 3.1).
Домінує феромагнетна Nd 2(Fe,Zr) 14B (1, 2, 5 і 6 на рис. 3.3 а), яка містить
0,1…1,4 at.% цирконію (табл. 3.1). На межах її зерен є невелика кількість
багатої неодимом фази з кількома атомами цирконію (3, 4, 7 на рис. 3.3 а,
табл. 3.1). Крім того, сплав містить невеликі виділення, які за складом
близькі до фаз Лавеса (Zr,Nd)Fe 2 з 10...12 at. % неодиму (8...10 на рис. 3.3 а,
табл. 3.1).
Після травлення на мікроструктурі проявляються зерна фази
Nd 2Fe 13,8Zr 0,2B неправильної форми з розмірами від кількох до десятків
