Page 72 - Дисертація_Борух
P. 72
72
мікрометрів (рис. 3.3 б). Багату неодимом фазу витравлено з-поміж зерен
феромагнетної фази.
а б

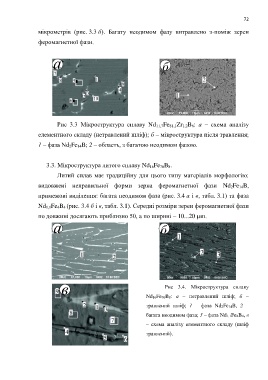

Рис 3.3 Мікроструктура сплаву Nd 11,7Fe 81,1Zr 1,2B 6: а – схема аналізу
елементного складу (нетравлений шліф); б – мікроструктура після травлення;
1 – фаза Nd 2Fe 14B; 2 – область, з багатою неодимом фазою.
3.3. Мікроструктура литого сплаву Nd 16Fe 76B 8.
Литий сплав має традиційну для цього типу матеріалів морфологію:
видовжені неправильної форми зерна феромагнетної фази Nd 2Fe 14B,
примежові виділення: багата неодимом фаза (рис. 3.4 а і в, табл. 3.1) та фаза
Nd 1,1Fe 4B 4 (рис. 3.4 б і в, табл. 3.1). Середні розміри зерен феромагнетної фази
по довжині досягають приблизно 50, а по ширині – 10...20 µm.
а б
в Рис 3.4. Мікроструктура сплаву
Nd16Fe76B8: а – нетравлений шліф; б –
травлений шліф; 1 – фаза Nd2Fe14B, 2 –
багата неодимом фаза; 3 – фаза Nd1.1Fe4B4, в
– схема аналізу елементного складу (шліф
травлений).
