Page 67 - Дисертація_Борух

67

Метод ГДДР був використаний для обробки пластин з розмірами ≈ 10 × 10 ×

3
3
2 мм і паралелепіпедів з розмірами ≈ 1 × 1 × 2 мм . Диспропорціонуваня
здійснювали шляхом солід гідрування і диспропорціонування (солід-ГД)

[165] при температурі 650°C, без витримування при цій температурі, коли

величина тиску водню досягла значення до 1,1 МПа. Рекомбінування

провели у вакуумі при температурі 850°C без і з витримкою 1 год, і за

температури 950°C.

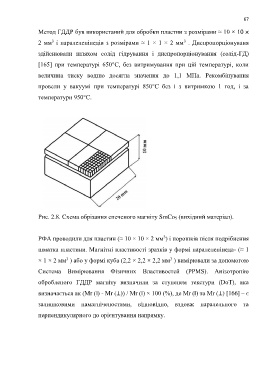

Рис. 2.8. Схема обрізання спеченого магніту SmCo 5 (вихідний матеріал).

3
РФА проводили для пластин (≈ 10 × 10 × 2 мм ) і порошків після подрібнення
шматка пластини. Магнітні властивості зразків у формі паралелепіпеда- (≈ 1

3
3
× 1 × 2 мм ) або у формі куба (2,2 × 2,2 × 2,2 мм ) вимірювали за допомогою
Система Вимірювання Фізичних Властивостей (PPMS). Анізотропію

обробленого ГДДР магніту визначили за ступенем текстури (DoT), яка

визначається як (Mr (‖) - Mr (⊥)) / Mr (‖) × 100 (%), де Mr (‖) та Mr (⊥) [166] – є

залишковими намагніченостями, відповідно, вздовж паралельного та

перпендикулярного до орієнтування напрямку.
