63

1 – бронзова матриця

2 – основа

3 – пуансон з магнітної сталі

4 – поліуретанова шайба

5 – висушений порошок

 – кристалографічна вісь с частинки

порошку

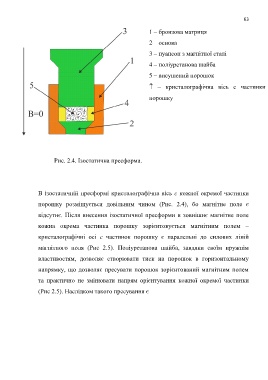

Рис. 2.4. Ізостатична пресформа.

В ізостатичній пресформі кристалографічна вісь с кожної окремої частинки

порошку розміщується довільним чином (Рис. 2.4), бо магнітне поле є
відсутнє. Після внесення ізостатичної пресформи в зовнішнє магнітне поле

кожна окрема частинка порошку зорієнтовується магнітним полем –

кристалографічні осі с частинок порошку є паралельні до силових ліній

магнітного поля (Рис 2.5). Поліуретанова шайба, завдяки своїм пружнім

властивостям, дозволяє створювати тиск на порошок в горизонтальному

напрямку, що дозволяє пресувати порошок зорієнтований магнітним полем

та практично не змінювати напрям орієнтування кожної окремої частинки

(Рис 2.5). Наслідком такого пресування є
