65

тримача розміщені дві термопари хромель-алюмель (3). Одна термопара

вимірює температуру досліджуваного зразка. Однойменні виводи теромпар

зєднані між собою, а з двох вільних знімається диференціальний сигнал –

сигнал ДТА. Спаї двох термопар розміщені в циліндричному стакані, або на

них розміщували стакан малого розміру. Для вивчення особливостей ГДДР

чи оброблювання матеріалів цим способом,

1. Камера ГДДР (автоклав )

2. Циліндричний стакан

3. Хромель-алюмелева термопара

4. Досліджуваний зразок

5. Давач вакууму

6. Піч

7. Давач тиску Сафір 5

8. Давач тиску Сафір 10

9. ТСК

10. Форвакуумний насос

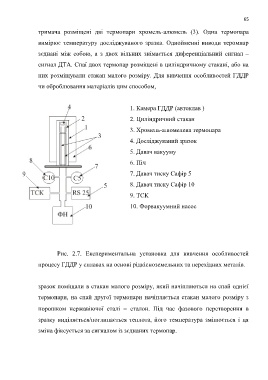

Рис. 2.7. Експериментальна установка для вивчення особливостей

процесу ГДДР у сплавах на основі рідкісноземельних та перехідних металів.

зразок поміщали в стакан малого розміру, який начіпляються на спай однієї

термопари, на спай другої термопари начіпляється стакан малого розміру з

порошком нержавіючої сталі  еталон. Під час фазового перетворення в

зразку виділяється/поглинається теплота, його температура змінюється і ця
зміна фіксується за сигналом із зєднаних термопар.
