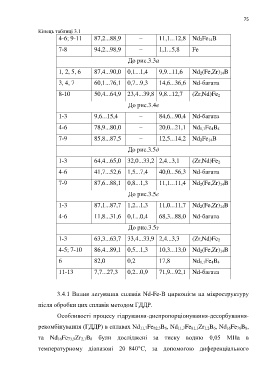

Page 75 - Дисертація_Борух

75

Кінець таблиці 3.1
4-6; 9-11 87,2...88,9 – 11,1...12,8 Nd 2Fe 14B

7-8 94,2...98,9 – 1,1...5,8 Fe

До рис.3.3a

1, 2, 5, 6 87,4...90,0 0,1...1,4 9,9...11,6 Nd 2(Fe,Zr) 14B

3, 4, 7 60,1...76,1 0,7...9,3 14,6...36,6 Nd-багата

8-10 50,4...64,9 23,4...39,8 9,8...12,7 (Zr,Nd)Fe 2

До рис.3.4в

1-3 9,6...15,4 – 84,6...90,4 Nd-багата

4-6 78,9...80,0 – 20,0...21,1 Nd 1,1Fe 4B 4

7-9 85,8...87,5 – 12,5...14,2 Nd 2Fe 14B

До рис.3.5д

1-3 64,4...65,0 32,0...33,2 2,4...3,1 (Zr,Nd)Fe 2

4-6 41,7...52,6 1,5...7,4 40,0...56,3 Nd-багата

7-9 87,6...88,1 0,8...1,3 11,1...11,4 Nd 2(Fe,Zr) 14B

До рис.3.5є

1-3 87,1...87,7 1,2...1,3 11,0...11,7 Nd 2(Fe,Zr) 14B

4-6 11,8...31,6 0,1...0,4 68,3...88,0 Nd-багата

До рис.3.5з

1-3 63,3...63,7 33,4...33,9 2,4...3,3 (Zr,Nd)Fe 2

4-5; 7-10 86,4...89,1 0,5...1,3 10,3...13,0 Nd 2(Fe,Zr) 14B

6 82,0 0,2 17,8 Nd 1,1Fe 4B 4

11-13 7,7...27,3 0,2...0,9 71,9...92,1 Nd-багата

3.4.1 Вплив легування сплавів Nd-Fe-B цирконієм на мікроструктуру

після обробки цих сплавів методом ГДДР.
Особливості процесу гідрування-диспропорціонування-десорбування-

рекомбінування (ГДДР) в сплавах Nd 11,7Fe 82,3B 6, Nd 11,7Fe 81,1Zr 1,2B 6, Nd 16Fe 76B 8,
та Nd 16Fe 73,9Zr 2,1B 8 були досліджені за тиску водню 0,05 МПа в

температурному діапазоні 20–840°С, за допомогою диференціального
