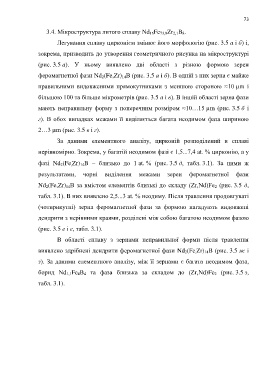

Page 73 - Дисертація_Борух

73

3.4. Мікроструктура литого сплаву Nd 16Fe 73,9Zr 2,1B 8.

Легування сплаву цирконієм змінює його морфологію (рис. 3.5 а і б) і,

зокрема, призводить до утворення геометричного рисунка на мікроструктурі

(рис. 3.5 а). У ньому виявлено дві області з різною формою зерен

феромагнетної фази Nd 2(Fe,Zr) 14B (рис. 3.5 а і б). В одній з них зерна є майже

правильними видовженими прямокутниками з меншою стороною ≈10 µm і

більшою 100 та більше мікрометрів (рис. 3.5 а і в). В іншій області зерна фази

мають неправильну форму з поперечним розміром ≈10…15 µm (рис. 3.5 б і

г). В обох випадках межами її виділяється багата неодимом фаза шириною

2…3 µm (рис. 3.5 в і г).

За даними елементного аналізу, цирконій розподілений в сплаві

нерівномірно. Зокрема, у багатій неодимом фазі є 1,5...7,4 at. % цирконію, а у

фазі Nd 2(Fe ,Zr) 14B  близько до 1 at. % (рис. 3.5 д, табл. 3.1). За цими ж

результатами, чорні виділення межами зерен феромагнетної фази

Nd 2(Fe,Zr) 14B за вмістом елементів близькі до складу (Zr,Nd)Fe 2 (рис. 3.5 д,

табл. 3.1). В них виявлено 2,5...3 at. % неодиму. Після травлення продовгуваті

(чотирикутні) зерна феромагнетної фази за формою нагадують видовжені

дендрити з нерівними краями, розділені між собою багатою неодимом фазою

(рис. 3.5 е і є, табл. 3.1).

В області сплаву з зернами неправильної форми після травлення

виявлено здрібнені дендрити феромагнетної фази Nd 2(Fe ,Zr) 14B (рис. 3.5 ж і

з). За даними елементного аналізу, між її зернами є багата неодимом фаза,

борид Nd 1,1Fe 4B 4 та фаза близька за складом до (Zr,Nd)Fe 2 (рис. 3.5 з,

табл. 3.1).
