Page 141 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

141

шару в сульфатно-

му електроліті з
Рисунок 3.21 – Схема
перекисом водню
формування ТАШ при
зумовлює збільшен-
наявності перекису
ня струмів корозії
водню в електроліті та
ТАШ в декілька
продування його
разів (рис. 3.22а),
озоном за підвищеної
що може відбувати-
формувальної напруги.
ся внаслідок змен-

шення товщини
бар’єрного шару d

(рис. 3.22б) анодованого покриття, зменшення ступеня його гідратації або

підвищення опору електроліту у порах анодованого шару.

а б

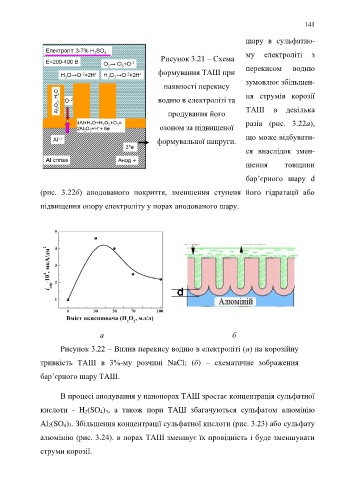

Рисунок 3.22 – Вплив перекису водню в електроліті (а) на корозійну
тривкість ТАШ в 3%-му розчині NaCl; (б) – схематичне зображення

бар’єрного шару ТАШ.

В процесі анодування у нанопорах ТАШ зростає концентрація сульфатної

кислоти - H 2(SO 4) 3, а також пори ТАШ збагачуються сульфатом алюмінію

Al 2(SO 4) 3. Збільшення концентрації сульфатної кислоти (рис. 3.23) або сульфату

алюмінію (рис. 3.24). в порах ТАШ зменшує їх провідність і буде зменшувати

струми корозії.
