Page 136 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

136

3.3 Фазовий аналіз анодованих шарів

Виходячи із отриманих результатів досліджень, висловлено гіпотезу, що

підвищення товщини та мікротвердості анодованого шару на 50% в електроліті

твердого анодування (20%-ий водний розчин H 2SO 4 з додатком перекису

водню, а також продувкою електроліту озоно-повітряною сумішшю) зумовлено

зменшенням кількості молекул води від 3 до 1, зв’язаного в гідроксиді

алюмінію (що відповідає сполукам Al 2O 3•3H 2O та Al 2O 3•H 2O). Очевидно, що

наявність перекису водню в електроліті або продувка електроліту озоном

підвищує вміст іонів кисню у каналах ТАШ, за рахунок чого пришвидшується

ріст ТАШ та зменшується його гідратація. Згідно [63] при розкладанні перекису

водню та озону у порах ТАШ утворюються додаткові іони кисню за

наступними реакціями, відповідно:

H 2O 2 → 2H + 2O та O 3 → O 2 + O ,
+2
–
–2
а не за класичними реакціями [64] розкладання перекису водню та озону:
H 2O 2 → H 2O + O та O 3 → O 2 + O

Фазовим аналізом ТАШ [307], синтезованих на алюмінієвому сплаві АД0,

цю гіпотезу підтвержено. Показано, що анодовані шари, синтезовані впродовж

1 год у електроліті – 20%-му водному розчині сульфатної кислоти за

температури електроліту +5ºС мають у своєму складі 3 молекули води

(рис. 3.16).

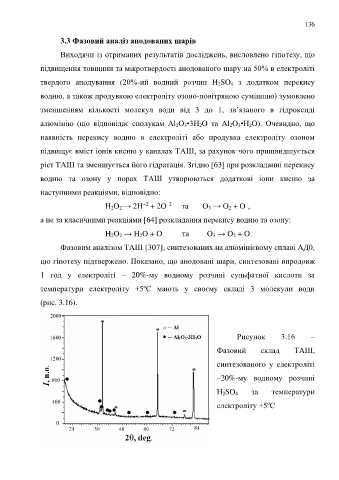

Рисунок 3.16 –

Фазовий склад ТАШ,

синтезованого у електроліті

–20%-му водному розчині

H 2SO 4 за температури

електроліту +5ºС
