Page 139 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

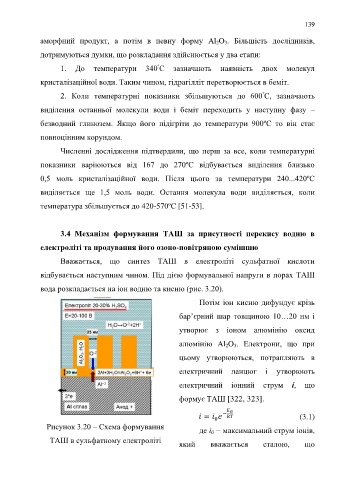

139

аморфний продукт, а потім в певну форму Al 2O 3. Більшість дослідників,

дотримуються думки, що розкладання здійснюється у два етапи:

º
1. До температури 340 С зазначають наявність двох молекул
кристалізаційної води. Таким чином, гідрагілліт перетворюється в беміт.

2. Коли температурні показники збільшуються до 600 С, зазначають
º
виділення останньої молекули води і беміт переходить у наступну фазу –

безводний глинозем. Якщо його підігріти до температури 900ºС то він стає

повноцінним корундом.

Численні дослідження підтвердили, що перш за все, коли температурні

показники варіюються від 167 до 270ºС відбувається виділення близько

0,5 моль кристалізаційної води. Після цього за температури 240...420ºС

виділяється ще 1,5 моль води. Остання молекула води виділяється, коли

температура збільшується до 420-570ºС [51-53].

3.4 Механізм формування ТАШ за присутності перекису водню в

електроліті та продування його озоно-повітряною сумішшю

Вважається, що синтез ТАШ в електроліті сульфатної кислоти

відбувається наступним чином. Під дією формувальної напруги в порах ТАШ

вода розкладається на іон водню та кисню (рис. 3.20).

Потім іон кисню дифундує крізь

бар’єрний шар товщиною 10…20 нм і

утворює з іоном алюмінію оксид

алюмінію Al 2O 3. Електрони, що при

цьому утворюються, потрапляють в

електричний ланцюг і утворюють

електричний іонний струм ί, що

формує ТАШ [322, 323].

(3.1)
Рисунок 3.20 – Схема формування де i 0 − максимальний струм іонів,

ТАШ в сульфатному електроліті
який вважається сталою, що
