Page 142 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

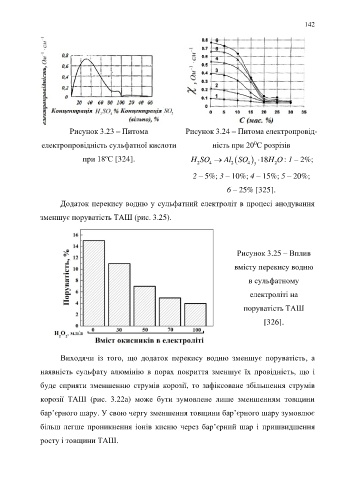

142

Рисунок 3.23 – Питома Рисунок 3.24 – Питома електропровід-

0
електропровідність сульфатної кислоти ність при 20 С розрізів
при 18ºС [324]. H SO → Al (SO ) 18H O : 1 – 2%;
2 4 2 4 3 2

2 – 5%; 3 – 10%; 4 – 15%; 5 – 20%;

6 – 25% [325].

Додаток перекису водню у сульфатний електроліт в процесі анодування

зменшує поруватість ТАШ (рис. 3.25).

Рисунок 3.25 – Вплив

вмісту перекису водню
в сульфатному

електроліті на

поруватість ТАШ

[326].

Виходячи із того, що додаток перекису водню зменшує поруватість, а
наявність сульфату алюмінію в порах покриття зменшує їх провідність, що і

буде сприяти зменшенню струмів корозії, то зафіксоване збільшення струмів
корозії ТАШ (рис. 3.22а) може бути зумовлене лише зменшенням товщини

бар’єрного шару. У свою чергу зменшення товщини бар’єрного шару зумовлює
більш легше проникнення іонів кисню через бар’єрний шар і пришвидшення

росту і товщини ТАШ.
