Page 143 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

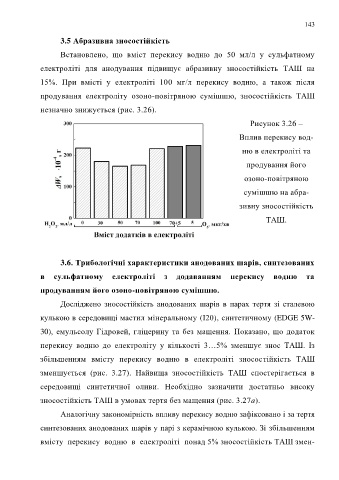

143

3.5 Абразивна зносостійкість

Встановлено, що вміст перекису водню до 50 мл/л у сульфатному

електроліті для анодування підвищує абразивну зносостійкість ТАШ на

15%. При вмісті у електроліті 100 мг/л перекису водню, а також після

продування електроліту озоно-повітряною сумішшю, зносостійкість ТАШ

незначно знижується (рис. 3.26).

Рисунок 3.26 –

Вплив перекису вод-

ню в електроліті та

продування його

озоно-повітряною

сумішшю на абра-

зивну зносостійкість

ТАШ.

3.6. Трибологічні характеристики анодованих шарів, синтезованих

в сульфатному електроліті з додаванням перекису водню та

продуванням його озоно-повітряною сумішшю.

Досліджено зносостійкість анодованих шарів в парах тертя зі сталевою

кулькою в середовищі мастил мінеральному (І20), синтетичному (EDGE 5W-

30), емульсолу Гідровей, гліцерину та без мащення. Показано, що додаток

перекису водню до електроліту у кількості 3…5% зменшує знос ТАШ. Із

збільшенням вмісту перекису водню в електроліті зносостійкість ТАШ

зменшується (рис. 3.27). Найвища зносостійкість ТАШ спостерігається в

середовищі синтетичної оливи. Необхідно зазначити достатньо високу

зносостійкість ТАШ в умовах тертя без мащення (рис. 3.27а).

Аналогічну закономірність впливу перекису водню зафіксовано і за тертя

синтезованих анодованих шарів у парі з керамічною кулькою. Зі збільшенням

вмісту перекису водню в електроліті понад 5% зносостійкість ТАШ змен-
