19

C еквМ = 20 – [Cr – 1,5Ni + 0,7Si + 0,75Mn + KМ (C + N) +0,6Mo + (2)
+ 1,5V + 1,1W + 0,2Co + 0,2Cu+ 1,9Ti – 0,1Al]
Вплив на ці еквіваленти бору,
розчиненого у твердому розчині в
кількості 0,003 мас.%, прирівняли до
впливу 1,5 мас.% нікелю у сталі, бо
вважали, що бор у покриттях на основі
заліза буде діяти так само як і в сталі,
тобто відповідно до вмісту у покритті
1,5 мас.% нікелю.
Для досліджень обрали ЕДП із
модельних ПД: 90Х6ГС, 90Х6РГС,
90Х10ГС, 90Х6Р2ГС, 90Х10РГС,
90Х10Р2ГС, 90Х17РГС, 90Х17Р2ГС. Під
час попереднього оцінювання
ймовірного фазового складу покриттів
коефіцієнт їх мікрогетерогенності K мг
прийняли рівним 0,05, оскільки до

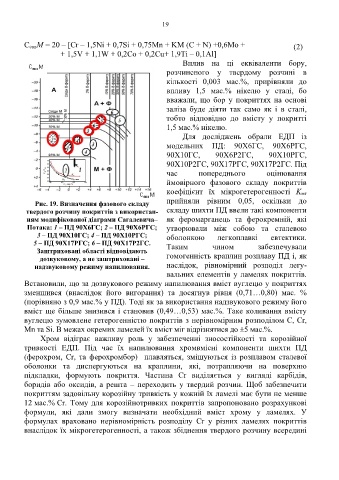

Рис. 19. Визначення фазового складу
твердого розчину покриттів з використан- складу шихти ПД ввели такі компоненти
ням модифікованої діаграми Сагалевича– як феромарганець та ферокремній, які
Потака: 1 – ПД 90Х6ГС; 2 – ПД 90Х6РГС; утворювали між собою та сталевою
3 – ПД 90Х10ГС; 4 – ПД 90Х10PГС; оболонкою легкоплавкі евтектики.
5 – ПД 90Х17РГС; 6 – ПД 90Х17Р2ГС. Таким чином забезпечували
Заштриховані області відповідають
дозвуковому, а не заштриховані – гомогенність краплин розплаву ПД і, як
надзвуковому режиму напилювання. наслідок, рівномірний розподіл легу-
вальних елементів у ламелях покриттів.
Встановили, що за дозвукового режиму напилювання вміст вуглецю у покриттях
зменшився (внаслідок його вигорання) та досягнув рівня (0,71…0,80) мас. %
(порівняно з 0,9 мас.% у ПД). Тоді як за використання надзвукового режиму його
вміст ще більше знизився і становив (0,49…0,53) мас.%. Таке коливання вмісту
вуглецю зумовлене гетерогенністю покриттів з нерівномірним розподілом С, Cr,
Mn та Si. В межах окремих ламелей їх вміст міг відрізнятися до ±5 мас.%.
Хром відіграє важливу роль у забезпеченні зносостійкості та корозійної
тривкості ЕДП. Під час їх напилювання хромвмісні компоненти шихти ПД
(ферохром, Cr, та ферохромбор) плавляться, змішуються із розплавом сталевої
оболонки та диспергуються на краплини, які, потрапляючи на поверхню
підкладки, формують покриття. Частина Cr виділяється у вигляді карбідів,
боридів або оксидів, а решта – переходить у твердий розчин. Щоб забезпечити
покриттям задовільну корозійну тривкість у кожній їх ламелі має бути не менше
12 мас.% Cr. Тому для корозійнотривких покриттів запропоновано розрахункові
формули, які дали змогу визначати необхідний вміст хрому у ламелях. У
формулах враховано нерівномірність розподілу Cr у різних ламелях покриттів
внаслідок їх мікрогетерогенності, а також збіднення твердого розчину всередині
