Page 14 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

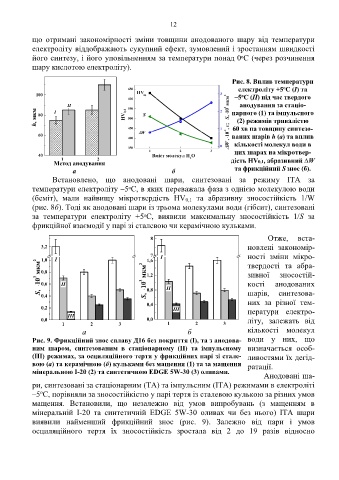

12

що отримані закономірності зміни товщини анодованого шару від температури
електроліту віддображають сукупний ефект, зумовлений і зростанням швидкості
його синтезу, і його уповільненням за температури понад 0ᵒС (через розчинення
шару кислотою електроліту).

Рис. 8. Вплив температури
о
електроліту +5 С (I) та
100 0,1 –5 С (II) під час твердого
о
ІІ 0,1 анодування за стаціо-
h, мкм 80 І нарного (1) та імпульсного
(2) режимів тривалістю
 60 хв на товщину синтезо-
W ваних шарів h (а) та вплив
60
кількості молекул води в

40 цих шарах на мікротвер-
1 2 дість HV0,1, абразивний W
Метод анодування
а б та фрикційний S знос (б).
Встановлено, що анодовані шари, синтезовані за режиму ІТА за
температури електроліту –5ᵒС, в яких переважала фаза з однією молекулою води
(беміт), мали найвищу мікротвердість HV 0,1 та абразивну зносостійкість 1/W
(рис. 8б). Тоді як анодовані шари із трьома молекулами води (гібсит), синтезовані
за температури електроліту +5ᵒС, виявили максимальну зносостійкість 1/S за
фрикційної взаємодії у парі зі сталевою чи керамічною кульками.

8 Отже, вста-
3,2 новлені закономір-
7 І ності зміни мікро-
І
1,0
1,6
S, 10 3 мкм 2 0,8 1,2 зивної зносостій-
твердості та абра-
0,6 ІІ S, 10 3 мкм 2 0,8 ІІ кості анодованих
шарів, синтезова-
0,4
0,4 них за різної тем-
0,2 ІІІ ператури електро-
ІІІ
0,0 0,0 літу, залежать від
1 2 3 1 2 3
а б кількості молекул
Рис. 9. Фрикційний знос сплаву Д16 без покриття (І), та з анодова- води у них, що
ним шаром, синтезованим в стаціонарному (ІІ) та імпульсному визначається особ-
(ІІІ) режимах, за осциляційного тертя у фрикційних парі зі стале- ливостями їх дегід-
вою (а) та керамічною (б) кульками без мащення (1) та за мащення ратації.
мінеральною І-20 (2) та синтетичною EDGE 5W-30 (3) оливами.
Анодовані ша-
ри, синтезовані за стаціонарним (ТА) та імпульсним (ІТА) режимами в електроліті
–5 С, порівняли за зносостійкістю у парі тертя із сталевою кулькою за різних умов
о
мащення. Встановили, що незалежно від умов випробувань (з мащенням в

мінеральній I-20 та синтетичній EDGE 5W-30 оливах чи без нього) ІТА шари
виявили найменший фрикційний знос (рис. 9). Залежно від пари і умов
осциляційного тертя їх зносостійкість зростала від 2 до 19 разів відносно
