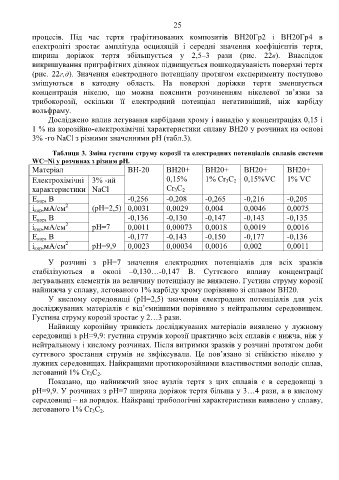

Page 27 - Microsoft Word - avtoref_Винар_друк

25

процесів. Під час тертя графітизованих композитів ВН20Гр2 і ВН20Гр4 в
електроліті зростає амплітуда осциляцій і середні значення коефіцієнтів тертя,
ширина доріжок тертя збільшується у 2,5–3 рази (рис. 22в). Внаслідок
викришування приграфітних ділянок підвищується пошкоджуваність поверхні тертя
(рис. 22г,д). Значення електродного потенціалу протягом експерименту поступово
зміщуються в катодну область. На поверхні доріжки тертя зменшується
концентрація нікелю, що можна пояснити розчиненням нікелевої зв’язки за
трибокорозії, оскільки її електродний потенціал негативніший, ніж карбіду
вольфраму.
Досліджено вплив легування карбідами хрому і ванадію у концентраціях 0,15 і
1 % на корозійно-електрохімічні характеристики сплаву ВН20 у розчинах на основі
3% -го NaCl з різними значеннями рН (табл.3).

Таблиця 3. Зміна густини струму корозії та електродних потенціалів сплавів системи
WC−Ni у розчинах з різним рН.
Матеріал ВН-20 ВН20+ ВН20+ ВН20+ ВН20+
Електрохімічні 3% -ий 0,15% 1% Cr 3C 2 0,15%VC 1% VC
характеристики NaCl Cr 3C 2
Е кор, В -0,256 -0,208 -0,265 -0,216 -0,205
і кор,мА/см 2 (рН=2,5) 0,0031 0,0029 0,004 0,0046 0,0075
Е кор, В -0,136 -0,130 -0,147 -0,143 -0,135
і кор,мА/см 2 рН=7 0,0011 0,00073 0,0018 0,0019 0,0016
Е кор, В -0,177 -0,143 -0,150 -0,177 -0,136
2
і кор,мА/см рН=9,9 0,0023 0,00034 0,0016 0,002 0,0011

У розчині з рН=7 значення електродних потенціалів для всіх зразків
стабілізуються в околі –0,130…-0,147 В. Суттєвого впливу концентрації
легувальних елементів на величину потенціалу не виявлено. Густина струму корозії
найнижча у сплаву, легованого 1% карбіду хрому порівняно зі сплавом ВН20.
У кислому середовищі (рН=2,5) значення електродних потенціалів для усіх
досліджуваних матеріалів є від’ємнішими порівняно з нейтральним середовищем.
Густина струму корозії зростає у 2…3 рази.
Найвищу корозійну тривкість досліджуваних матеріалів виявлено у лужному
середовищі з рН=9,9: густина струмів корозії практично всіх сплавів є нижча, ніж у
нейтральному і кислому розчинах. Після витримки зразків у розчині протягом доби
суттєвого зростання струмів не звфіксували. Це пов’язано зі стійкістю нікелю у
лужних середовищах. Найкращими протикорозійними властивостями володіє сплав,
легований 1% Cr 3C 2.
Показано, що найнижчий знос вузлів тертя з цих сплавів є в середовищі з
рН=9,9. У розчинах з рН=7 ширина доріжок тертя більша у 3…4 рази, а в кислому
середовищі – на порядок. Найкращі трибологічні характеристики виявлено у сплаву,
легованого 1% Сr 3C 2.
