Page 16 - Марков А
P. 16

14

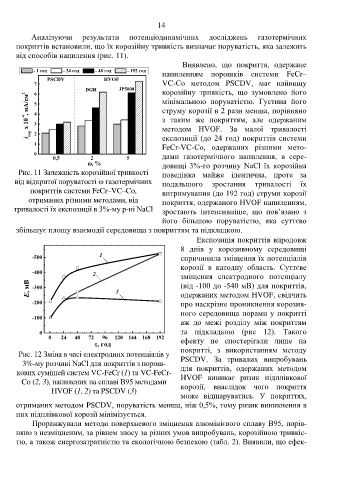

            Аналізуючи        результати      потенціодинамічних          досліджень        газотермічних
       покриттів встановили, що їх корозійну тривкість визначає поруватість, яка залежить
       від способів напилення (рис. 11).
                                                                 Виявлено,  що  покриття,  одержане
             - 1 год      - 24 год         - 48 год      - 192 год  напиленням  порошків  системи  FeCr–
                  PSCDV               HVOF
             7                                            VC-Co  методом  PSCDV,  має  найвищу
                               DGH         JP5000         корозійну  тривкість,  що  зумовлено  його
             6
           і кор  х 10 -4 , мА/см 2  5                    струму корозії в 2 рази менша, порівняно
                                                          мінімальною  поруватістю.  Густина  його
             4
                                                          з  таким  же  покриттям,  але  одержаним
             3
                                                          методом  HVOF.  За  малої  тривалості
             2
             1                                            експозиції  (до 24 год) покриттів системи
                                                          FeCr-VC-Co,  одержаних  різними  мето-
             0
                    0,5          2            5           дами  газотермічного  напилення,  в  сере-
                                , %                      довищі 3%-го розчину NaCl їх корозійна
       Рис. 11 Залежність корозійної тривкості            поведінка  майже  ідентична,  проте  за
      від відкритої поруватості ω газотермічних           подальшого  зростання  тривалості  їх
            покриттів системи FeCr–VC–Co,                 витримування (до 192 год) струми корозії
           отриманих різними методами, від                покриття, одержаного HVOF напиленням,
      тривалості їх експозиції в 3%-му р-ні NaCl          зростають  інтенсивніше,  що  пов’язано  з

                                                          його  більшою  поруватістю,  яка  суттєво
       збільшує площу взаємодії середовища з покриттям та підкладкою.

                                                                      Експозиція покриттів впродовж
                                                                8  днів  у  корозивному  середовищі
            -500                    1                           спричинила зміщення їх потенціалів
                                                                корозії  в  катодну  область.  Суттєве
            -400                  2                             зміщення  електродного  потенціалу
           Е, мВ  -300                    3                     (від -100 до -540 мВ) для покриттів,

                                                                одержаних методом HVOF, свідчить
            -200                                                про наскрізне проникнення корозив-
                                                                ного середовища порами у покритті
            -100
                                                                аж  до  межі  розділу  між  покриттям
               0                                                та  підкладкою  (рис  12).  Такого
                  0   24   48   72   96  120  144  168  192     ефекту  не  спостерігали  лише  на
                                  , год
        Рис. 12 Зміна в часі електродних потенціалів у          покритті,  з  використанням  методу
         3%-му розчині NaCl для покриттів з порош-              PSCDV.  За  тривалих  випробувань
       кових сумішей систем VC-FeCr (1) та VC-FeCr-             для  покриттів,  одержаних  методом
                                                                HVOF  виникає  ризик  підплівкової
         Co (2, 3), напилених на сплаві B95 методами            корозії,  внаслідок  чого  покриття
                   HVOF (1, 2) та PSCDV (3)
                                                                може  відшаруватись.  У  покриттях,
       отриманих методом PSCDV, поруватість менша, ніж 0,5%, тому ризик виникнення в
       них підплівкової корозії мінімізується.
            Проранжували методи поверхневого зміцнення алюмінієвого сплаву В95, порів-
       няно з незміцненим, за рівнем зносу за різних умов випробувань, корозійною тривкіс-
       тю, а також енергозатратністю та екологічною безпекою (табл. 2). Виявили, що ефек-
   11   12   13   14   15   16   17   18   19   20   21
