Page 12 - Марков А

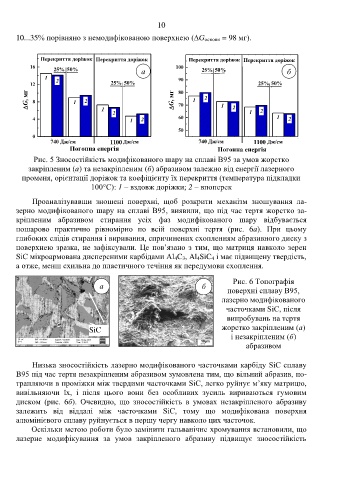

10

10...35% порівняно з немодифікованою поверхнею (G основи = 98 мг).

Перекриття доріжок Перекриття доріжок Перекриття доріжок Перекриття доріжок
16 100
25% 50% а 25% 50% б
1 2 90
12 25% 50% 25% 50%
G, мг 8 1 2 G, мг 80 1 2 1
70
1
2 2 1 2
4 1 2 60 1 2
50
1 0 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9
740 Дж/см 1100 740 Дж/см 1100
1110 Дж/см
1110 Дж/см
Погонна енергія Погонна енергія
Рис. 5 Зносостійкість модифікованого шару на сплаві В95 за умов жорстко
закріпленим (а) та незакріпленим (б) абразивом залежно від енергії лазерного
променя, орієнтації доріжок та коефіцієнту їх перекриття (температура підкладки
100°С): 1 – вздовж доріжки; 2 – впоперек

Проаналізувавши зношені поверхні, щоб розкрити механізм зношування ла-
зерно модифікованого шару на сплаві В95, виявили, що під час тертя жорстко за-
кріпленим абразивом стирання усіх фаз модифікованого шару відбувається
пошарово практично рівномірно по всій поверхні тертя (рис. 6а). При цьому
глибоких слідів стирання і виривання, спричинених схопленням абразивного диску з
поверхнею зразка, не зафіксували. Це пов’язано з тим, що матриця навколо зерен
SiС мікроармована дисперсними карбідами Al 4C 3, Al 4SiC 4 і має підвищену твердість,
а отже, менш схильна до пластичного течіння як передумови схоплення.

Рис. 6 Топографія
а б
поверхні сплаву В95,
лазерно модифікованого
часточками SiC, після
випробувань на тертя
SiC жорстко закріпленим (а)
і незакріпленим (б)
абразивом

Низька зносостійкість лазерно модифікованого часточками карбіду SiC сплаву
В95 під час тертя незакріпленим абразивом зумовлена тим, що вільний абразив, по-
трапляючи в проміжки між твердими часточками SiС, легко руйнує м’яку матрицю,
вивільняючи їх, і після цього вони без особливих зусиль вириваються гумовим
диском (рис. 6б). Очевидно, що зносостійкість в умовах незакріпленого абразиву
залежить від віддалі між часточками SiС, тому що модифікована поверхня
алюмінієвого сплаву руйнується в першу чергу навколо цих часточок.
Оскільки метою роботи було замінити гальванічне хромування встановили, що
лазерне модифікування за умов закріпленого абразиву підвищує зносостійкість
