Page 78 - Microsoft Word - Дисертація_Винар_end

78

Для досліджень також використовували сталі 20, 45 і У8, які після

полірування для зняття напружень відпалювали у вакуумній печі за

температури 920 °С. Після відпалу у структурі сталей зі збільшенням

концентрації вуглецю вміст перлітної складової зростає від 25 до 98%

(рис.2.2).

Для досліджень використовували алюмінієвий сплав Д16T системи Al-

Cu-Mg (хімічний склад: основа Al, 4,3% Cu, 1,6% Mg, 0,3%Fe, 0,25%Si,

0,15%Mn), який пасивується у багатьох середовищах.

а б

в г

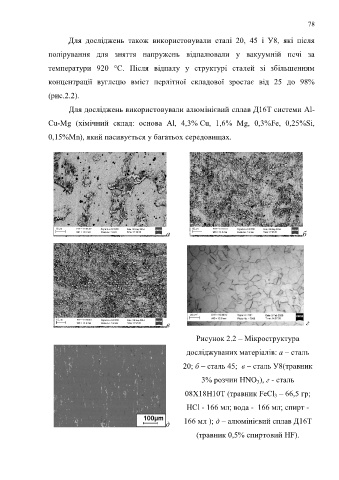

Рисунок 2.2 – Мікроструктура

досліджуваних матеріалів: а – сталь

20; б – сталь 45; в – сталь У8(травник

3% розчин HNO 3), г - сталь

08Х18Н10Т (травник FeCl 3 – 66,5 гр;

HCl - 166 мл; вода - 166 мл; спирт -

166 мл ); д – алюмінієвий сплав Д16Т
д
(травник 0,5% спиртовий HF).
