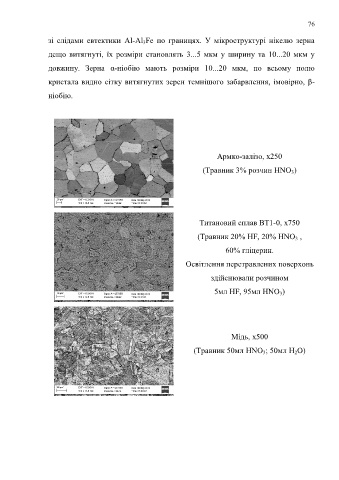

зі слідами евтектики Al-Al 3Fe по границях. У мікроструктурі нікелю зерна
дещо витягнуті, їх розміри становлять 3...5 мкм у ширину та 10...20 мкм у
довжину. Зерна α-ніобію мають розміри 10...20 мкм, по всьому полю
кристала видно сітку витягнутих зерен темнішого забарвлення, імовірно, β-
ніобію.
Армко-залізо, х250
(Травник 3% розчин HNO 3)
Титановий сплав ВТ1-0, х750
(Травник 20% HF, 20% HNO 3 ,
60% гліцерин.
Освітлення перетравлених поверхонь
здійснювали розчином
5мл HF, 95мл HNO 3)
Мідь, х500
(Травник 50мл HNO 3; 50мл H 2O)
