Page 116 - дсрт

116

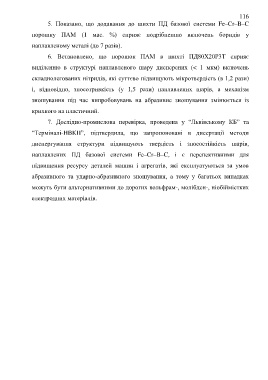

5. Показано, що додавання до шихти ПД базової системи Fe–Cr–B–C

порошку ПАМ (1 мас. %) сприяє подрібненню включень боридів у

наплавленому металі (до 7 разів).

6. Встановлено, що порошок ПАМ в шихті ПД80Х20Р3Т сприяє

виділенню в структурі наплавленого шару дисперсних (< 1 мкм) включень

складнолегованих нітридів, які суттєво підвищують мікротвердість (в 1,2 рази)

і, відповідно, зносотривкість (у 1,5 рази) наплавлених шарів, а механізм

зношування під час випробовувань на абразивне зношування змінюється із

крихкого на пластичний.

7. Дослідно-промислова перевірка, проведена у ―Львівському КБ‖ та

―Терміналі-НВКП‖, підтвердила, що запропоновані в дисертації методи

диспергування структури підвищують твердість і зносостійкість шарів,

наплавлених ПД базової системи Fe–Cr–B–C, і є перспективними для

підвищення ресурсу деталей машин і агрегатів, які експлуатуються за умов

абразивного та ударно-абразивного зношування, а тому у багатьох випадках

можуть бути альтернативними до дорогих вольфрам-, молібден-, ніобіймістких

електродних матеріалів.
