Page 112 - дсрт
P. 112

112

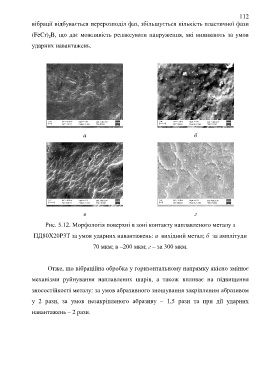

               вібрації відбувається перерозподіл фаз, збільшується кількість пластичної фази

               (FeCr) B, що дає можливість релаксувати напруження, які виникають за умов
                       2
               ударних навантажень.




















                                      а                                                б



















                                      в                                                г

                     Рис. 5.12. Морфологія поверхні в зоні контакту наплавленого металу з

                ПД80Х20Р3Т за умов ударних навантажень: а–вихідний метал; б–за амплітуди

                                          70 мкм; в –200 мкм; г – за 300 мкм.



                      Отже, що вібраційна обробка у горизонтальному напрямку якісно змінює

               механізми  руйнування  наплавлених  шарів,  а  також  впливає  на  підвищення

               зносостійкості металу: за умов абразивного зношування закріпленим абразивом

               у  2  рази,  за  умов  незакріпленого  абразиву  –  1,5  рази  та  при  дії  ударних

               навантажень – 2 рази.
   107   108   109   110   111   112   113   114   115   116   117
