Page 113 - дсрт

113
5.3. Абразивна зносостійкість та механізм руйнування наплавлених

шарів із ПД 80Х20Р3Т, додатково леговагоно порошком

алюміній–магнієвої лігатури ПАМ

Додавання до шихти ПД 80Х20Р3Т 1 мас. % ПАМ сприяє підвищенню

зносостійкості наплавленого металу в 1,6 разив за умов зношування

закріпленим та незакріпленим абразивом; за умов зношування під дією

циклічного ударного навантаження зносостійкість підвищилася у 1,8 разів

порівняно з металом, наплавленим ПД базового складу (рис.5.13). Таке

підвищення зносостійкості зумовлено підвищенням твердості наплавленого

шару як за рахунок диспергування зміцнювальної боридної фази, так і за

рахунок додаткового виділення дрібнодисперсних складнолегованих нітридів у

структурі наплавленого шару.

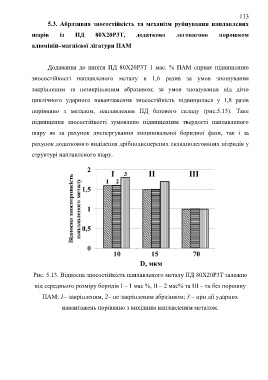

Рис. 5.13. Відносна зносостійкість наплавленого металу ПД 80Х20Р3Т залежно

від середнього розміру боридів I – 1 мас %, II – 2 мас% та III – та без порошку

ПАМ; 1– закріпленим, 2– не закріпленим абразивом; 3 – при дії ударних

навантажень порівняно з вихідним наплавленим металом.
