Page 111 - дсрт
P. 111
111
а б
в г

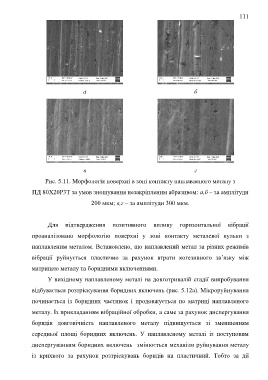

Рис. 5.11. Морфологія поверхні в зоні контакту наплавленого металу з
ПД 80Х20Р3Т за умов зношування незакріпленим абразивом: а,б – за амплітуди
200 мкм; в,г – за амплітуди 300 мкм.
Для підтвердження позитивного впливу горизонтальної вібрації
проаналізовано морфологію поверхні у зоні контакту металевої кульки з
наплавленим металом. Встановлено, що наплавлений метал за різних режимів
вібрації руйнується пластично за рахунок втрати когезивного зв‘язку між
матрицею металу та боридними включеннями.
У вихідному наплавленому металі на довготривалій стадії випробування
відбувається розтріскування боридних включень (рис. 5.12а). Мікроруйнування
починається із боридних частинок і продовжується по матриці наплавленого
металу. Із прикладанням вібраційної обробки, а саме за рахунок диспергування
боридів довговічність наплавленого металу підвищується зі зменшенням
середньої площі боридних включень. У наплавленому металі із поступовим
диспергуванням боридних включень змінюється механізм руйнування металу
із крихкого за рахунок розтріскувань боридів на пластичний. Тобто за дії
