Page 5 - Dys

5

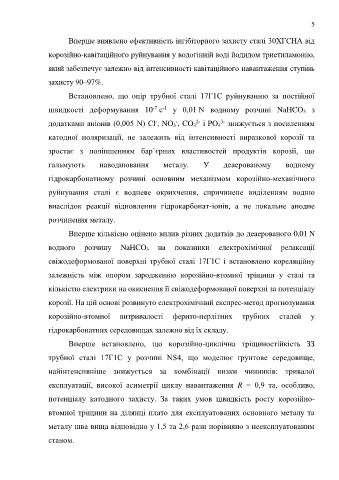

Вперше виявлено ефективність інгібіторного захисту сталі 30ХГСНА від

корозійно-кавітаційного руйнування у водогінній воді йодидом триетиламонію,

який забезпечує залежно від інтенсивності кавітаційного навантаження ступінь

захисту 90–97%.

Встановлено, що опір трубної сталі 17Г1С руйнуванню за постійної

-1
-7
швидкості деформування 10 с у 0,01 N водному розчині NaHCO 3 з
2-
-
-
3-
додатками аніонів (0,005 N) Сl , NO 3 , CO 3 і PO 4 знижується з посиленням
катодної поляризації, не залежить від інтенсивності виразкової корозії та
зростає з поліпшенням бар`єрних властивостей продуктів корозії, що

гальмують наводнювання металу. У деаерованому водному

гідрокарбонатному розчині основним механізмом корозійно-механічного

руйнування сталі є водневе окрихчення, спричинене виділенням водню

внаслідок реакції відновлення гідрокарбонат-іонів, а не локальне анодне

розчинення металу.

Вперше кількісно оцінено вплив різних додатків до деаерованого 0,01 N

водного розчину NaHCO 3 на показники електрохімічної релаксації

свіжодеформованої поверхні трубної сталі 17Г1С і встановлено кореляційну

залежність між опором зародженню корозійно-втомної тріщини у сталі та

кількістю електрики на окиснення її свіжодеформованої поверхні за потенціалу

корозії. На цій основі розвинуто електрохімічний експрес-метод прогнозування

корозійно-втомної витривалості ферито-перлітних трубних сталей у

гідрокарбонатних середовищах залежно від їх складу.

Вперше встановлено, що корозійно-циклічна тріщиностійкість ЗЗ

трубної сталі 17Г1С у розчині NS4, що моделює ґрунтове середовище,

найінтенсивніше знижується за комбінації низки чинників: тривалої

експлуатації, високої асиметрії циклу навантаження R = 0,9 та, особливо,

потенціалу катодного захисту. За таких умов швидкість росту корозійно-

втомної тріщини на ділянці плато для експлуатованих основного металу та
металу шва вища відповідно у 1,5 та 2,6 рази порівняно з неексплуатованим

станом.
