Page 4 - Dys
P. 4
4

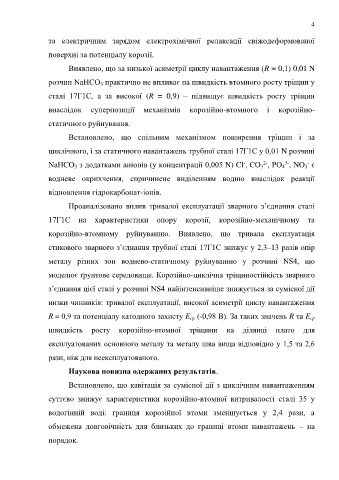

та електричним зарядом електрохімічної релаксації свіжодеформованої
поверхні за потенціалу корозії.
Виявлено, що за низької асиметрії циклу навантаження (R = 0,1) 0,01 N
розчин NaHCO 3 практично не впливає на швидкість втомного росту тріщин у
сталі 17Г1С, а за високої (R = 0,9) – підвищує швидкість росту тріщин
внаслідок суперпозиції механізмів корозійно-втомного і корозійно-
статичного руйнування.
Встановлено, що спільним механізмом поширення тріщин і за
циклічного, і за статичного навантажень трубної сталі 17Г1С у 0,01 N розчині
2-
-
-
3-
NaHCO 3 з додатками аніонів (у концентрації 0,005 N) Cl , СО 3 , РО 4 , NO 3 є
водневе окрихчення, спричинене виділенням водню внаслідок реакції
відновлення гідрокарбонат-іонів.
Проаналізовано вплив тривалої експлуатації зварного з’єднання сталі
17Г1С на характеристики опору корозії, корозійно-механічному та
корозійно-втомному руйнуванню. Виявлено, що тривала експлуатація
стикового зварного з’єднання трубної сталі 17Г1С знижує у 2,3–13 разів опір
металу різних зон воднево-статичному руйнуванню у розчині NS4, що
моделює ґрунтове середовище. Корозійно-циклічна тріщиностійкість зварного
з’єднання цієї сталі у розчині NS4 найінтенсивніше знижується за сумісної дії
низки чинників: тривалої експлуатації, високої асиметрії циклу навантаження
R = 0,9 та потенціалу катодного захисту E cp (-0,98 В). За таких значень R та E cp
швидкість росту корозійно-втомної тріщини на ділянці плато для
експлуатованих основного металу та металу шва вища відповідно у 1,5 та 2,6
рази, ніж для неексплуатованого.
Наукова новизна одержаних результатів.
Встановлено, що кавітація за сумісної дії з циклічним навантаженням
суттєво знижує характеристики корозійно-втомної витривалості сталі 35 у
водогінній воді: границя корозійної втоми зменшується у 2,4 рази, а
обмежена довговічність для близьких до границі втоми навантажень – на
порядок.
