Page 2 - Dys

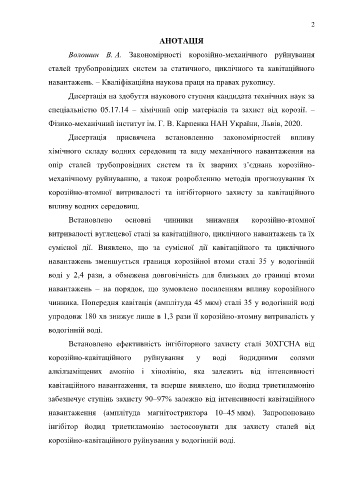

2

АНОТАЦІЯ

Волошин В. А. Закономірності корозійно-механічного руйнування

сталей трубопровідних систем за статичного, циклічного та кавітаційного

навантажень. – Кваліфікаційна наукова праця на правах рукопису.

Дисертація на здобуття наукового ступеня кандидата технічних наук за

спеціальністю 05.17.14 – хімічний опір матеріалів та захист від корозії. –

Фізико-механічний інститут ім. Г. В. Карпенка НАН України, Львів, 2020.

Дисертація присвячена встановленню закономірностей впливу

хімічного складу водних середовищ та виду механічного навантаження на

опір сталей трубопровідних систем та їх зварних з’єднань корозійно-

механічному руйнуванню, а також розробленню методів прогнозування їх

корозійно-втомної витривалості та інгібіторного захисту за кавітаційного

впливу водних середовищ.

Встановлено основні чинники зниження корозійно-втомної

витривалості вуглецевої сталі за кавітаційного, циклічного навантажень та їх

сумісної дії. Виявлено, що за сумісної дії кавітаційного та циклічного

навантажень зменшується границя корозійної втоми сталі 35 у водогінній

воді у 2,4 рази, а обмежена довговічність для близьких до границі втоми

навантажень – на порядок, що зумовлено посиленням впливу корозійного

чинника. Попередня кавітація (амплітуда 45 мкм) сталі 35 у водогінній воді

упродовж 180 хв знижує лише в 1,3 рази її корозійно-втомну витривалість у

водогінній воді.

Встановлено ефективність інгібіторного захисту сталі 30ХГСНА від

корозійно-кавітаційного руйнування у воді йодидними солями

алкілзаміщених амонію і хінолінію, яка залежить від інтенсивності

кавітаційного навантаження, та вперше виявлено, що йодид триетиламонію

забезпечує ступінь захисту 90–97% залежно від інтенсивності кавітаційного

навантаження (амплітуда магнітостриктора 10–45 мкм). Запропоновано
інгібітор йодид триетиламонію застосовувати для захисту сталей від

корозійно-кавітаційного руйнування у водогінній воді.
