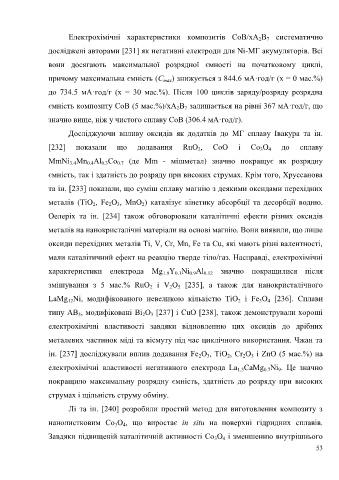

Page 55 - Дисертація_Влад_Христина_Ігорівна

Електрохімічні характеристики композитів CoB/хA B систематично
2
7
досліджені авторами [231] як негативні електроди для Ni-MГ акумуляторів. Всі

вони досягають максимальної розрядної ємності на початковому циклі,

причому максимальна ємність (C max ) знижується з 844.6 мА·год/г (x = 0 мас.%)

до 734.5 мА·год/г (x = 30 мас.%). Після 100 циклів заряду/розряду розрядна

ємність композиту CoB (5 мас.%)/хA B залишається на рівні 367 мА·год/г, що
2
7
значно вище, ніж у чистого сплаву CoB (306.4 мА·год/г).

Досліджуючи впливу оксидів як додатків до МГ сплаву Івакура та ін.

[232] показали що додавання RuO , CoO і Co O до сплаву
2
4
3
MmNi Mn Al Co (де Mm - мішметал) значно покращує як розрядну
0.3
0.4
3.4
0.7
ємність, так і здатність до розряду при високих струмах. Крім того, Хруссанова
та ін. [233] показали, що суміш сплаву магнію з деякими оксидами перехідних
металів (TiO , Fe O , MnO ) каталізує кінетику абсорбції та десорбції водню.
2
2
3
2
Оелеріх та ін. [234] також обговорювали каталітичні ефекти різних оксидів
металів на нанокристалічні матеріали на основі магнію. Вони виявили, що лише

оксиди перехідних металів Ti, V, Cr, Mn, Fe та Cu, які мають різні валентності,

мали каталітичний ефект на реакцію тверде тіло/газ. Насправді, електрохімічні

характеристики електрода Mg Y Ni Al 0.12 значно покращилися після
0.1
1.9
0.9
змішування з 5 мас.% RuO і V O [235], а також для нанокристалічного
2
2
5
LaMg Ni, модифікованого невеликою кількістю TiO і Fe O [236]. Сплави
3
2
12
4
типу AB , модифіковані Bi O [237] і CuO [238], також демонстрували хороші
5
2
3
електрохімічні властивості завдяки відновленню цих оксидів до дрібних
металевих частинок міді та вісмуту під час циклічного використання. Чжан та
ін. [237] досліджували вплив додавання Fe O , TiO , Cr O і ZnO (5 мас.%) на
2
3
2
3
2
електрохімічні властивості негативного електрода La CaMg Ni . Це значно
1.3
9
0.7
покращило максимальну розрядну ємність, здатність до розряду при високих
струмах і щільність струму обміну.
Лі та ін. [240] розробили простий метод для виготовлення композиту з

нанолистковим Co O , що виростає in situ на поверхні гідридних сплавів.
4
3
Завдяки підвищеній каталітичній активності Co O і зменшенню внутрішнього
3
4
53
