Page 60 - Дисертація_Влад_Христина_Ігорівна

синергічний ефект, підвищуючи реакційну здатність обох речовин. Лі та ін.

[263] виготовили сплав Mg-Li з нанопористою структурою методом парового

осадження. Нанопори діаметром від 100 нм до 600 нм рівномірно розподілялися

у матриці Mg-Li зразку, а максимальна пористість сягала 42.4%. Кількість

виробленого водню нанопористим матеріалом Mg-Li перевищила 99% від

теоретичного виходу водню, а швидкість його виділення могла досягати 367

мл/хв/г при 50 °C. Пориста структура нанопористого Mg-Li зменшила

пасивуючий шар Mg(OH) , що утворювався під час його гідролізу.
2

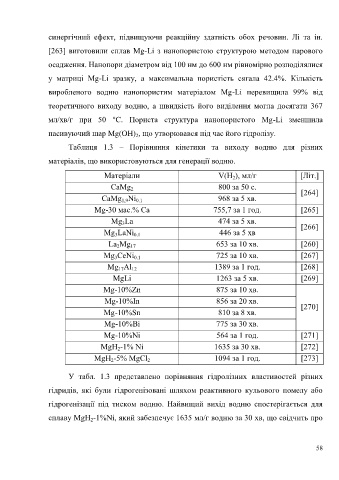

Таблиця 1.3 – Порівняння кінетики та виходу водню для різних

матеріалів, що використовуються для генерації водню.

Матеріали V(H ), мл/г [Літ.]
2
CaMg 800 за 50 с.
2
CaMg Ni 968 за 5 хв. [264]
1,9
0.1
Mg-30 мас.% Ca 755,7 за 1 год. [265]

Mg La 474 за 5 хв.
3
Mg LaNi 446 за 5 хв [266]
0.1
3
La Mg 653 за 10 хв. [260]
2
17
Mg CeNi 725 за 10 хв. [267]
0.1
3
Mg Al 1389 за 1 год. [268]
12
17
MgLi 1263 за 5 хв. [269]
Mg-10%Zn 875 за 10 хв.
Mg-10%In 856 за 20 хв.

Mg-10%Sn 810 за 8 хв. [270]
Mg-10%Bi 775 за 30 хв.
Mg-10%Ni 564 за 1 год. [271]

MgH -1% Ni 1635 за 30 хв. [272]
2
MgH -5% MgCl 1094 за 1 год. [273]
2
2
У табл. 1.3 представлено порівняння гідролізних властивостей різних
гідридів, які були гідрогенізовані шляхом реактивного кульового помелу або

гідрогенізації під тиском водню. Найвищий вихід водню спостерігається для

сплаву MgH -1%Ni, який забезпечує 1635 мл/г водню за 30 хв, що свідчить про
2

58
