Page 53 - Дисертація_Влад_Христина_Ігорівна
P. 53

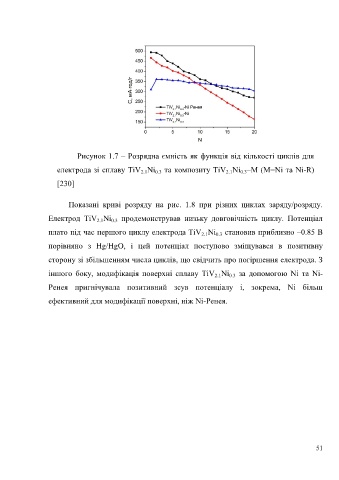

Рисунок 1.7 – Розрядна ємність як функція від кількості циклів для
електрода зі сплаву TiV Ni та композиту TiV Ni –M (M=Ni та Ni-R)
2.1
0.3
0.3
2.1
[230]
Показані криві розряду на рис. 1.8 при різних циклах заряду/розряду.
Електрод TiV Ni продемонстрував низьку довговічність циклу. Потенціал
2.1
0.3
плато під час першого циклу електрода TiV Ni становив приблизно –0.85 В
2.1
0.3
порівняно з Hg/HgO, і цей потенціал поступово зміщувався в позитивну
сторону зі збільшенням числа циклів, що свідчить про погіршення електрода. З
іншого боку, модифікація поверхні сплаву TiV Ni за допомогою Ni та Ni-
0.3
2.1
Ренея пригнічувала позитивний зсув потенціалу і, зокрема, Ni більш
ефективний для модифікації поверхні, ніж Ni-Ренея.
51
