Page 41 - Дисертація_Влад_Христина_Ігорівна

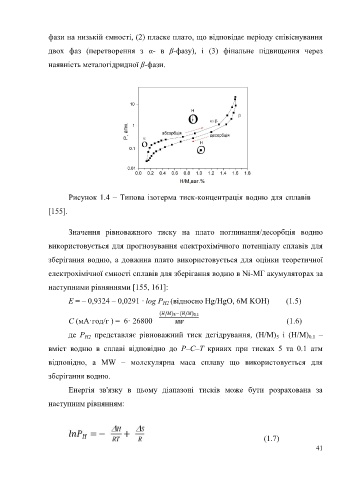

фази на низькій ємності, (2) пласке плато, що відповідає періоду співіснування

двох фаз (перетворення з α- в β-фазу), і (3) фінальне підвищення через

наявність металогідридної β-фази.

Рисунок 1.4 – Типова ізотерма тиск-концентрація водню для сплавів

[155].

Значення рівноважного тиску на плато поглинання/десорбція водню

використовується для прогнозування електрохімічного потенціалу сплавів для

зберігання водню, а довжина плато використовується для оцінки теоретичної

електрохімічної ємності сплавів для зберігання водню в Ni-МГ акумуляторах за

наступними рівняннями [155, 161]:

E = – 0,9324 – 0,0291 · log P (відносно Hg/HgO, 6M KOH) (1.5)
H2

C (мА·год/г ) = 6· 26800 (1.6)

де P представляє рівноважний тиск дегідрування, (H/M) і (H/M) –
H2
5
0.1
вміст водню в сплаві відповідно до P–C–T кривих при тисках 5 та 0.1 атм
відповідно, а MW – молекулярна маса сплаву що використовується для

зберігання водню.
Енергія зв'язку в цьому діапазоні тисків може бути розрахована за

наступним рівнянням:

(1.7)
41
