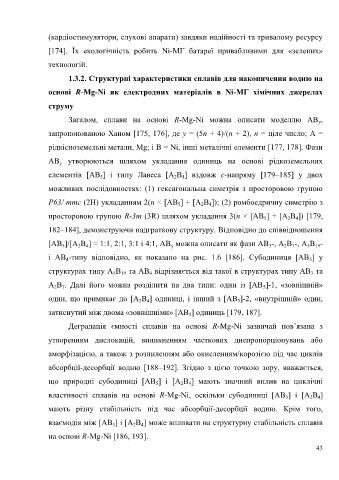

Page 43 - Дисертація_Влад_Христина_Ігорівна
P. 43

(кардіостимулятори, слухові апарати) завдяки надійності та тривалому ресурсу

                  [174].  Їх  екологічність  робить  Ni-MГ  батареї  привабливими  для  «зелених»

                  технологій.

                         1.3.2. Структурні характеристики сплавів для накопичення водню на

                  основі  R-Mg-Ni  як  електродних  матеріалів  в  Ni-МГ  хімічних  джерелах

                  струму

                         Загалом,  сплави  на  основі  R-Mg-Ni  можна  описати  моделлю  AB ,
                                                                                                                 y
                  запропонованою Ханом [175, 176], де y = (5n + 4)/(n + 2), n = ціле число; A =

                  рідкісноземельні метали, Mg; і B = Ni, інші металічні елементи [177, 178]. Фази

                  AB   утворюються  шляхом  укладання  одиниць  на  основі  рідкоземельних
                      y
                  елементів  [AB ]  і  типу  Лавеса  [A B ]  вздовж  с-напряму  [179–185]  у  двох
                                    5
                                                              2
                                                                 4
                  можливих  послідовностях:  (1)  гексагональна  симетрія  з  просторовою  групою
                  P63/ mmc (2H) укладанням 2(n × [AB ] + [A B ]); (2) ромбоедричну симетрію з
                                                                        2
                                                                          4
                                                                5
                  просторовою групою R-3m (3R) шляхом укладання 3(n × [AB ] + [A B ]) [179,
                                                                                              5
                                                                                                      2
                                                                                                         4
                  182–184], демонструючи надграткову структуру. Відповідно до співвідношення
                  [AB ]/[A B ] = 1:1, 2:1, 3:1 і 4:1, AB  можна описати як фази AB -, A B -, A B -
                                                                                                                19
                               4
                            2
                                                                                                     2
                                                                                               3
                                                                                                        7
                                                                                                             5
                                                             y
                       5
                  і  AB -типу  відповідно,  як  показано  на  рис.  1.6  [186].  Субодиниця  [AB ]  у
                                                                                                              5
                        4
                  структурах типу A B  та AB  відрізняється від такої в структурах типу AB  та
                                                                                                              3
                                                     4
                                         5
                                            19
                  A B .  Далі  його  можна  розділити  на  два  типи:  один  із  [AB ]-1,  «зовнішній»
                       7
                    2
                                                                                             5
                  один,  що примикає  до  [A B ] одиниці,  і  інший  з  [AB ]-2,  «внутрішній»  один,
                                                                                    5
                                                  2
                                                     4
                  затиснутий між двома «зовнішніми» [AB ] одиниць [179, 187].
                                                                   5
                         Деградація  ємності  сплавів  на  основі  R-Mg-Ni  зазвичай  пов’язана  з
                  утворенням  дислокацій,  виникненням  часткових  диспропорціонувань  або
                  аморфізацією, а також з розпиленням або окисленням/корозією під час циклів
                  абсорбції-десорбції  водню  [188–192].  Згідно  з  цією  точкою  зору,  вважається,
                  що  природні  субодиниці  [AB ]  і  [A B ]  мають  значний  вплив  на  циклічні
                                                        5
                                                                   4
                                                                2
                  властивості  сплавів  на  основі  R-Mg-Ni,  оскільки  субодиниці  [AB ]  і  [A B ]
                                                                                                                 4
                                                                                                              2
                                                                                                     5
                  мають  різну  стабільність  під  час  абсорбції-десорбції  водню.  Крім  того,
                  взаємодія між [AB ] і [A B ] може впливати на структурну стабільність сплавів
                                         5
                                                2
                                                   4
                  на основі R-Mg-Ni [186, 193].
                                                                                                                43
   38   39   40   41   42   43   44   45   46   47   48
