Page 40 - Дисертація_Влад_Христина_Ігорівна

Ni(OH) + M ↔ NiOOH + MH (1.4)
2

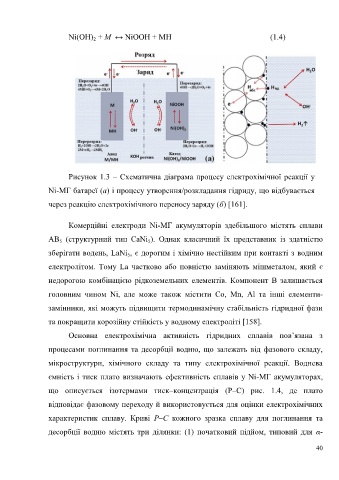

Рисунок 1.3 – Схематична діаграма процесу електрохімічної реакції у

Ni-МГ батареї (a) і процесу утворення/розкладання гідриду, що відбувається

через реакцію електрохімічного переносу заряду (б) [161].

Комерційні електроди Ni-МГ акумуляторів здебільшого містять сплави

AB (структурний тип CaNi ). Однак класичний їх представник із здатністю
5
5
зберігати водень, LaNi , є дорогим і хімічно нестійким при контакті з водним
5

електролітом. Тому La частково або повністю заміняють мішметалом, який є
недорогою комбінацією рідкоземельних елементів. Компонент B залишається

головним чином Ni, але може також містити Co, Mn, Al та інші елементи-
замінники, які можуть підвищити термодинамічну стабільність гідридної фази

та покращити корозійну стійкість у водному електроліті [158].
Основна електрохімічна активність гідридних сплавів пов’язана з

процесами поглинання та десорбції водню, що залежать від фазового складу,

мікроструктури, хімічного складу та типу електрохімічної реакції. Воднева

ємність і тиск плато визначають ефективність сплавів у Ni-MГ акумуляторах,

що описується ізотермами тиск–концентрація (P–C) рис. 1.4, де плато

відповідає фазовому переходу й використовується для оцінки електрохімічних

характеристик сплаву. Криві P–C кожного зразка сплаву для поглинання та

десорбції водню містять три ділянки: (1) початковий підйом, типовий для α-

40
