Page 47 - Дисертація_Влад_Христина_Ігорівна

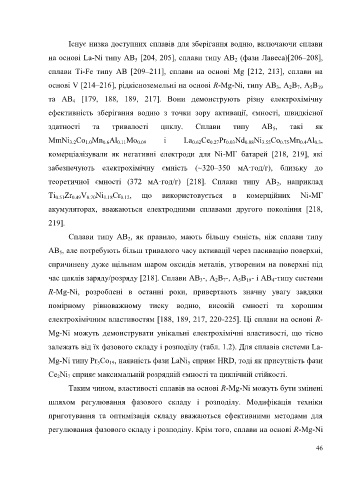

Існує низка доступних сплавів для зберігання водню, включаючи сплави

на основі La-Ni типу AB [204, 205], сплави типу AB (фази Лавеса)[206–208],
2
5
сплави Ti-Fe типу AB [209–211], сплави на основі Mg [212, 213], сплави на

основі V [214–216], рідкісноземельні на основі R-Mg-Ni, типу AB , A B , A B
5
19
7
3
2
та AB [179, 188, 189, 217]. Вони демонструють різну електрохімічну
4
ефективність зберігання водню з точки зору активації, ємності, швидкісної
здатності та тривалості циклу. Сплави типу AB , такі як
5
MmNi Co Mn Al 0.11 Mo 0.09 і La 0.62 Ce 0.27 Pr 0.03 Nd 0.08 Ni 3.55 Co 0.75 Mn Al ,
0.4
0.3
3.2
0.6
1.0
комерціалізували як негативні електроди для Ni-MГ батарей [218, 219], які
забезпечують електрохімічну ємність (~320–350 мА·год/г), близьку до
теоретичної ємності (372 мА·год/г) [218]. Сплави типу AB , наприклад
2
Ti 0.51 Zr 0.49 V 0.70 Ni 1.18 Cr 0.12 , що використовується в комерційних Ni-МГ

акумуляторах, вважаються електродними сплавами другого покоління [218,

219].

Сплави типу AB , як правило, мають більшу ємність, ніж сплави типу
2
AB , але потребують більш тривалого часу активації через пасивацію поверхні,
5
спричинену дуже щільним шаром оксидів металів, утвореним на поверхні під

час циклів заряду/розряду [218]. Сплави AB -, A B -, A B - і AB -типу системи
4
19
5
7
2
3
R-Mg-Ni, розроблені в останні роки, привертають значну увагу завдяки
помірному рівноважному тиску водню, високій ємності та хорошим
електрохімічним властивостям [188, 189, 217, 220-225]. Ці сплави на основі R-

Mg-Ni можуть демонструвати унікальні електрохімічні властивості, що тісно

залежать від їх фазового складу і розподілу (табл. 1.2). Для сплавів системи La-

Mg-Ni типу Pr Co , наявність фази LaNi сприяє HRD, тоді як присутність фази
5
19
5
Ce Ni сприяє максимальній розрядній ємності та циклічній стійкості.
2
7
Таким чином, властивості сплавів на основі R-Mg-Ni можуть бути змінені
шляхом регулювання фазового складу і розподілу. Модифікація техніки

приготування та оптимізація складу вважаються ефективними методами для

регулювання фазового складу і розподілу. Крім того, сплави на основі R-Mg-Ni

46
