Page 77 - DISS_NYRKOVA

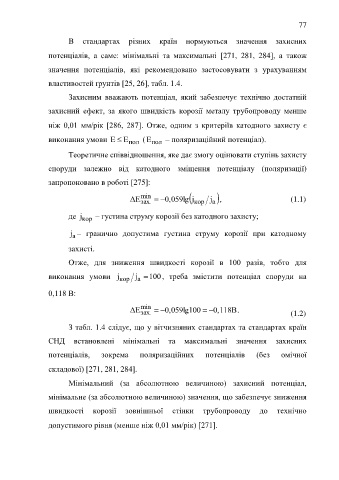

77

В стандартах різних країн нормуються значення захисних

потенціалів, а саме: мінімальні та максимальні 271, 281, 284, а також

значення потенціалів, які рекомендовано застосовувати з урахуванням

властивостей ґрунтів [25, 26], табл. 1.4.

Захисним вважають потенціал, який забезпечує технічно достатній

захисний ефект, за якого швидкість корозії металу трубопроводу менше

ніж 0,01 мм/рік [286, 287. Отже, одним з критеріїв катодного захисту є

виконання умови E  E пол (E пол – поляризаційний потенціал).

Теоретичне співвідношення, яке дає змогу оцінювати ступінь захисту

споруди залежно від катодного зміщення потенціалу (поляризації)

запропоновано в роботі [275]:

ΔE min   0,059lg j кор j а , (1.1)
зах.
де j кор – густина струму корозії без катодного захисту;

j – гранично допустима густина струму корозії при катодному
а

захисті.
Отже, для зниження швидкості корозії в 100 разів, тобто для

виконання умови j кор j  100, треба змістити потенціал споруди на
а
0,118 В:

ΔE min   0,059lg100   0,118В. (1.2)
зах.

З табл. 1.4 слідує, що у вітчизняних стандартах та стандартах країн

СНД встановлені мінімальні та максимальні значення захисних

потенціалів, зокрема поляризаційних потенціалів (без омічної

складової) 271, 281, 284.

Мінімальний (за абсолютною величиною) захисний потенціал,

мінімальне (за абсолютною величиною) значення, що забезпечує зниження

швидкості корозії зовнішньої стінки трубопроводу до технічно

допустимого рівня (менше ніж 0,01 мм/рік) 271.
