Page 73 - DISS_NYRKOVA

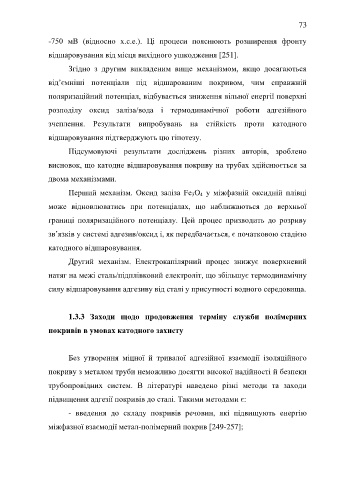

73

-750 мВ (відносно х.с.е.). Ці процеси пояснюють розширення фронту

відшаровування від місця вихідного ушкодження [251].

Згідно з другим викладеним вище механізмом, якщо досягаються

від’ємніші потенціали під відшарованим покривом, чим справжній

поляризаційний потенціал, відбувається зниження вільної енергії поверхні

розподілу оксид заліза/вода і термодинамічної роботи адгезійного

зчеплення. Результати випробувань на стійкість проти катодного

відшаровування підтверджують цю гіпотезу.

Підсумовуючі результати досліджень різних авторів, зроблено

висновок, що катодне відшаровування покриву на трубах здійснюється за

двома механізмами.

Перший механізм. Оксид заліза Fe 3О 4 у міжфазній оксидній плівці

може відновлюватись при потенціалах, що наближаються до верхньої

границі поляризаційного потенціалу. Цей процес призводить до розриву

зв’язків у системі адгезив/оксид і, як передбачається, є початковою стадією

катодного відшаровування.

Другий механізм. Електрокапілярний процес знижує поверхневий

натяг на межі сталь/підплівковий електроліт, що збільшує термодинамічну

силу відшаровування адгезиву від сталі у присутності водного середовища.

1.3.3 Заходи щодо продовження терміну служби полімерних

покривів в умовах катодного захисту

Без утворення міцної й тривалої адгезійної взаємодії ізоляційного
покриву з металом труби неможливо досягти високої надійності й безпеки

трубопровідних систем. В літературі наведено різні методи та заходи
підвищення адгезії покривів до сталі. Такими методами є:

- введення до складу покривів речовин, які підвищують енергію
міжфазної взаємодії метал-полімерний покрив [249-257];
