Page 70 - DISS_NYRKOVA

70

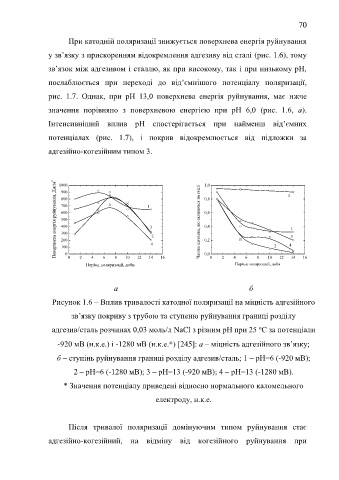

При катодній поляризації знижується поверхнева енергія руйнування

у зв’язку з прискоренням відокремлення адгезиву від сталі (рис. 1.6), тому

зв’язок між адгезивом і сталлю, як при високому, так і при низькому pH,

послаблюється при переході до від’ємнішого потенціалу поляризації,

рис. 1.7. Однак, при pH 13,0 поверхнева енергія руйнування, має нжче

значення порівняно з поверхневою енергією при рН 6,0 (рис. 1.6, а).

Інтенсивніший вплив pH спостерігається при найменш від’ємних

потенціалах (рис. 1.7), і покрив відокремлюється від підложки за

адгезійно-когезійним типом 3.

1,0 5
Поверхнева енергія руйнування, Дж/м 2 700 1 3 2 Частка адгезива, що залишився на сталі 0,6 1 3
1000
900
0,8
800
600
500
0,4
400
300
0,2
200
2
100
0
8
4
6
8
6
10
10
2
0

Період поляризації, доби 12 14 4 16 0,0 0 2 4 Період поляризації, доби 12 4 14 16

а б
Рисунок 1.6 – Вплив тривалості катодної поляризації на міцність адгезійного
зв’язку покриву з трубою та ступеню руйнування границі розділу
адгезив/сталь розчинах 0,03 моль/л NaCl з різним рН при 25 С за потенціали
о
-920 мВ (н.к.е.) і -1280 мВ (н.к.е.*) 245: а – міцність адгезійного зв’язку;

б – ступінь руйнування границі розділу адгезив/сталь; 1 – рН=6 (-920 мВ);
2 – рН=6 (-1280 мВ); 3 – рН=13 (-920 мВ); 4 – рН=13 (-1280 мВ).

* Значення потенціалу приведені відносно нормального каломельного

електроду, н.к.е.

Після тривалої поляризації домінуючим типом руйнування стає

адгезійно-когезійний, на відміну від когезійного руйнування при
