66

Обидві форми корозійного розтріскування мають схожі риси. Отже,

корозійні тріщини зазвичай виникають на зовнішній поверхні, під

бітумним або стрічковим покривом, що відшарувався. В основному,

тріщини розташовуються в околі поздовжнього зварного шва на відстані

не більше 250 мм від лінії славлення з основним металом. Найчастіше

тріщини виникають в нижній частині труби (між 4-8 годинами умовного

часового циферблату), причому, як на магістральних трубопроводах, які

знаходяться в умовах електрохімічного захисту, так і на незахищених. Під

час розвитку корозійного розтріскування утворюють колонії тріщин,

переважно орієнтовані вздовж твірної труби та розташовані в нижній

частині трубопроводу.

Цикл розвитку корозійної тріщини зазвичай моделюють, як

чотиристадійний процес, рис. 1.5.

Руйнування
4

Швидкість росту тріщини Стадія Стадія 2 Стадія 3 Стадія 4

1

Розвиток
великих
умов ініці- Ініці- Зростання, розвиток та Коалесценція
ювання ювання коалесценція тріщин
тріщини

Час

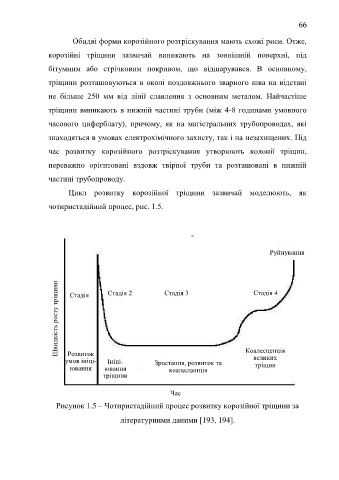

Рисунок 1.5 – Чотиристадійний процес розвитку корозійної тріщини за

літературними даними 193, 194.
