Page 71 - DISS_NYRKOVA

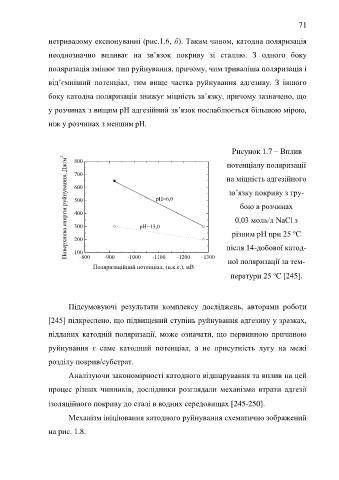

71

нетривалому експонуванні (рис.1.6, б). Таким чином, катодна поляризація

неоднозначно впливає на зв’язок покриву зі сталлю. З одного боку

поляризація змінює тип руйнування, причому, чим триваліша поляризація і

від’ємніший потенціал, тим вище частка руйнування адгезиву. З іншого

боку катодна поляризація знижує міцність зв’язку, причому зазначено, що

у розчинах з вищим pH адгезійний зв’язок послаблюється більшою мірою,

ніж у розчинах з меншим pH.

Рисунок 1.7 – Вплив

Поверхнева енергія руйнування, Дж/м 2
800
потенціалу поляризації
700
на міцність адгезійного
600
зв’язку покриву з тру-
500 рН=6,0
бою в розчинах
400
0,03 моль/л NaCl з
300 рН=13,0
різним рН при 25 С
о
200
після 14-добової катод-
100
-800 -900 -1000 -1100 -1200 -1300
ної поляризації за тем-
Поляризаційний потенціал, (н.к.е.), мВ
о
ператури 25 C 245.

Підсумовуючі результати комплексу досліджень, авторами роботи

[245] підкреслено, що підвищений ступінь руйнування адгезиву у зразках,

підданих катодній поляризації, може означати, що первинною причиною

руйнування є саме катодний потенціал, а не присутність лугу на межі

розділу покрив/субстрат.

Аналізуючи закономірності катодного відшарування та вплив на цей

процес різних чинників, дослідники розглядали механізми втрати адгезії

ізоляційного покриву до сталі в водних середовищах [245-250.

Механізм ініціювання катодного руйнування схематично зображений

на рис. 1.8.
