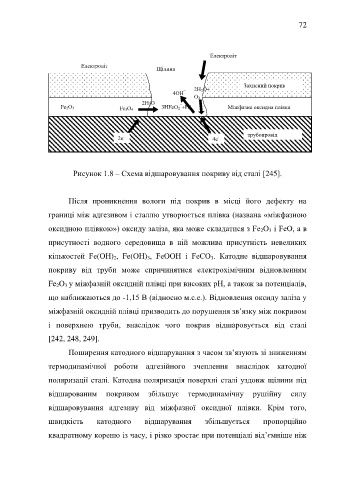

Page 72 - DISS_NYRKOVA

72

Електроліт
Eлектроліт
Щілина

Захисний покрив
2Н2О+
4ОН ¯
О2
2Н2О
¯
Fe2О3 Fe3О4 3НFeО2 +H + Міжфазна оксидна плівка

трубопровід
2е - 4е -

Рисунок 1.8 – Схема відшаровування покриву від сталі [245].

Після проникнення вологи під покрив в місці його дефекту на

границі між адгезивом і сталлю утворюється плівка (названа «міжфазною

оксидною плівкою») оксиду заліза, яка може складатися з Fe 2O 3 і FeO, а в

присутності водного середовища в ній можлива присутність невеликих

кількостей Fe(OH) 2, Fe(OH) 3, FeOOH і FeCO 3. Катодне відшаровування

покриву від труби може спричинятися електрохімічним відновленням

Fe 2O 3 у міжфазній оксидній плівці при високих pH, а також за потенціалів,

що наближаються до -1,15 В (відносно м.с.е.). Відновлення оксиду заліза у

міжфазній оксидній плівці призводить до порушення зв’язку між покривом

і поверхнею труби, внаслідок чого покрив відшаровується від сталі

[242, 248, 249].

Поширення катодного відшарування з часом зв’язують зі зниженням

термодинамічної роботи адгезійного зчеплення внаслідок катодної

поляризації сталі. Катодна поляризація поверхні сталі уздовж щілини під

відшарованим покривом збільшує термодинамічну рушійну силу

відшаровування адгезиву від міжфазної оксидної плівки. Крім того,

швидкість катодного відшарування збільшується пропорційно

квадратному кореню із часу, і різко зростає при потенціалі від’ємніше ніж
