Page 65 - DISS_NYRKOVA

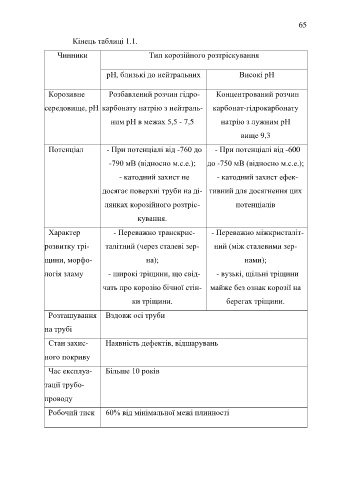

65

Кінець таблиці 1.1.

Чинники Тип корозійного розтріскування

рН, близькі до нейтральних Високі рН

Корозивне Розбавлений розчин гідро- Концентрований розчин

середовище, рН карбонату натрію з нейтраль- карбонат-гідрокарбонату

ним pH в межах 5,5 - 7,5 натрію з лужним pH

вище 9,3

Потенціал - При потенціалі від -760 до - При потенціалі від -600

-790 мВ (відносно м.с.е.); до -750 мВ (відносно м.с.е.);

- катодний захист не - катодний захист ефек-

досягає поверхні труби на ді- тивний для досягнення цих

лянках корозійного розтріс- потенціалів

кування.

Характер - Переважно транскрис- - Переважно міжкристаліт-

розвитку трі- талітний (через сталеві зер- ний (між сталевими зер-

щини, морфо- на); нами);

логія зламу - широкі тріщини, що свід- - вузькі, щільні тріщини

чать про корозію бічної стін- майже без ознак корозії на

ки тріщини. берегах тріщини.

Розташування Вздовж осі труби

на трубі

Стан захис- Наявність дефектів, відшарувань

ного покриву

Час експлуа- Більше 10 років

тації трубо-

проводу

Робочий тиск 60% від мінімальної межі плинності
