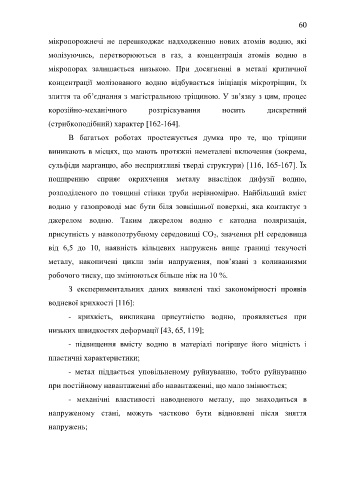

Page 60 - DISS_NYRKOVA

60

мікропорожнечі не перешкоджає надходженню нових атомів водню, які

молізуючись, перетворюються в газ, а концентрація атомів водню в

мікропорах залишається низькою. При досягненні в металі критичної

концентрації молізованого водню відбувається ініціація мікротріщин, їх

злиття та об’єднання з магістральною тріщиною. У зв’язку з цим, процес

корозійно-механічного розтріскування носить дискретний

(стрибкоподібний) характер [162-164].

В багатьох роботах простежується думка про те, що тріщини

виникають в місцях, що мають протяжні неметалеві включення (зокрема,

сульфіди марганцю, або несприятливі тверді структури) [116, 165-167]. Їх

поширенню сприяє окрихчення металу внаслідок дифузії водню,

розподіленого по товщині стінки труби нерівномірно. Найбільший вміст

водню у газопроводі має бути біля зовнішньої поверхні, яка контактує з

джерелом водню. Таким джерелом водню є катодна поляризація,

присутність у навколотрубному середовищі СО 2, значення рН середовища

від 6,5 до 10, наявність кільцевих напружень вище границі текучості

металу, накопичені цикли змін напруження, пов’язані з коливаннями

робочого тиску, що змінюються більше ніж на 10 %.

З експериментальних даних виявлені такі закономірності проявів

водневої крихкості [116]:

- крихкість, викликана присутністю водню, проявляється при

низьких швидкостях деформації [43, 65, 119];

- підвищення вмісту водню в матеріалі погіршує його міцність і

пластичні характеристики;
- метал піддається уповільненому руйнуванню, тобто руйнуванню

при постійному навантаженні або навантаженні, що мало змінюється;
- механічні властивості наводненого металу, що знаходиться в

напруженому стані, можуть частково бути відновлені після зняття
напружень;
